本标准规定了钢制压力容器用甲型平焊法兰的结构型式与系列尺寸。本标准适用于公称压力为0.25〜1.6MPa、工作温度高于一加〜300℃的钢制压力容器甲型平焊法兰。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
JB/T4700—2000 压力容器法兰分类与技术条件
JB/T4704—2000 非金属软垫片
JB/T4707—2000 等长双头螺柱
3 结构型式与尺寸

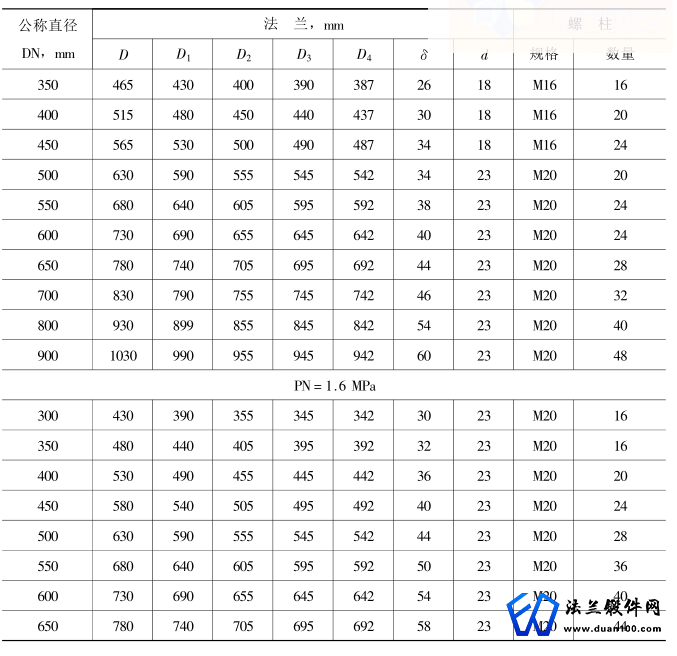

各类密封面的甲型平焊法兰的结构型式及系列尺寸应符合图1〜图4和表1的规定，法兰及衬环的质量列于表2。
4.1法兰及相匹配的垫片、螺柱、螺母的材料、最大允许工作压力、技术条件及其标记按JB/T4700的规定。
4.2法兰用非金属软垫片应符合，JB/T4704的规定。
4.3法兰用等长双头螺柱应符合，JB/T4707的规定。
