常见法兰盘规格尺寸表

来源:法兰锻件网 有 2400 人浏览 日期:2018-06-05 放大字体  缩小字体

文章摘要:法兰盘规格尺寸表有公斤压力6kg 、10kg 、16kg 、25kg 等不同重量,不同重量下的法兰盘规格尺寸也不同。以下法兰盘规格尺寸表包

法兰盘规格尺寸表有公斤压力6kg 、10kg 、16kg 、25kg 等不同重量,不同重量下的法兰盘规格尺寸也不同。

以下法兰盘规格尺寸表包括了10kg 、16kg 、25kg 重量下,法兰的通径、外径等信息。

法兰盘公算通径在5~600mm 之间,公称压力:0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0, Mpa。

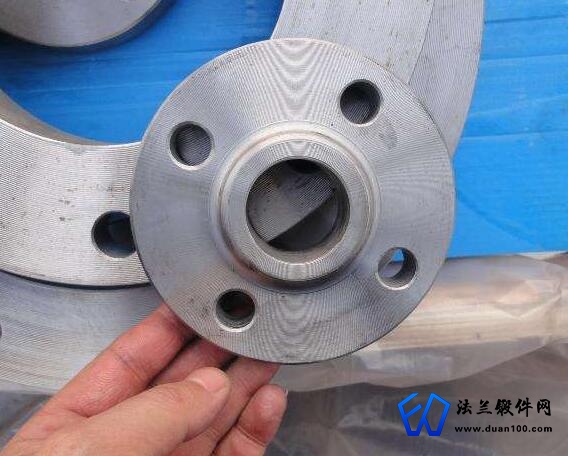

法兰

法兰盘规格尺寸表如下:

10Kg
通径 外径 中心距 厚度 孔数 重量
15 95 65 12 4 0.511
20 105 75 14 4 0.748
25 115 85 14 4 0.89
30 135 100 16 4 1.4
40 145 110 18 4 1.71
50 160 125 18 4 2.09
65 180 145 20 4 2.84
80 195 160 20 4 3.24
100 215 180 22 8 4.01
125 245 210 24 8 5.4
150 280 240 24 8 6.12
200 335 295 24 8 8.24
250 390 350 26 12 10.7
300 440 400 28 12 12.9
350 500 460 28 16 15.9
400 560 515 30 16 21.8
450 615 565 30 20 24.4
500 670 620 32 20 27.7
600 780 725 36 20 39.4
16Kg
通径 外径 中心距 厚度 孔数 重量
15 95 65 14 4 0.711
20 105 75 16 4 0.867
25 115 85 18 4 1.174
30 135 100 18 4 1.6
40 145 110 20 4 2
50 160 125 22 4 2.61
65 180 145 24 4 3.45
80 195 160 24 8 3.71
100 215 180 26 8 4.8
125 245 210 28 8 6.47
150 280 240 28 8 7.92
200 335 295 30 12 10.1
250 405 355 32 12 15.7
300 460 410 32 12 18.1
350 520 470 34 16 23.3
400 580 525 38 16 31
450 640 585 42 20 40.2
500 705 650 48 20 55.1
600 840 770 50 30 80.3
25Kg
通径 外径 中心距 厚度 孔数 重量
15 95 65 16 4 0.804
20 105 75 18 4 0.985
25 115 85 18 4 1.174
30 135 100 20 4 1.96
40 145 110 22 4 2.61
50 160 125 24 4 2.71
65 180 145 24 8 3.22
80 195 160 26 8 4.06
100 230 190 28 8 6
125 270 220 30 8 8.26
150 300 250 30 8 10.4
200 360 310 32 12 14.5
250 425 370 34 12 18.9
300 485 430 36 16 26.8
350 550 490 42 16 34.35
400 610 550 44 16 44.9
450 640 585 48 20 51.92
500 730 660 52 20 67.3

更多法兰锻件资讯,就上法兰锻件网
