法兰生产厂家遵循对焊弯头在生产和使用中按照一定的原则和原理生产和使用，保证能够按照正确的方式和方法使用，提供良好的使用的价值和作用。对焊法兰锻造坯料在冷锻时要产生变形和加工硬化，使锻模承受高的荷载，因此，需要使用高强度的锻模和采用防止磨损和粘结的硬质润滑膜处理方法。另外，为防止坯料裂纹，需要时进行中间退火以保证需要的变形能力。为保持良好的润滑状态，可对坯料进行磷化处理。在用棒料和盘条进行连续加工时，目前对断面还不能作润滑处理，正在研究使用磷化润滑方法的可能。

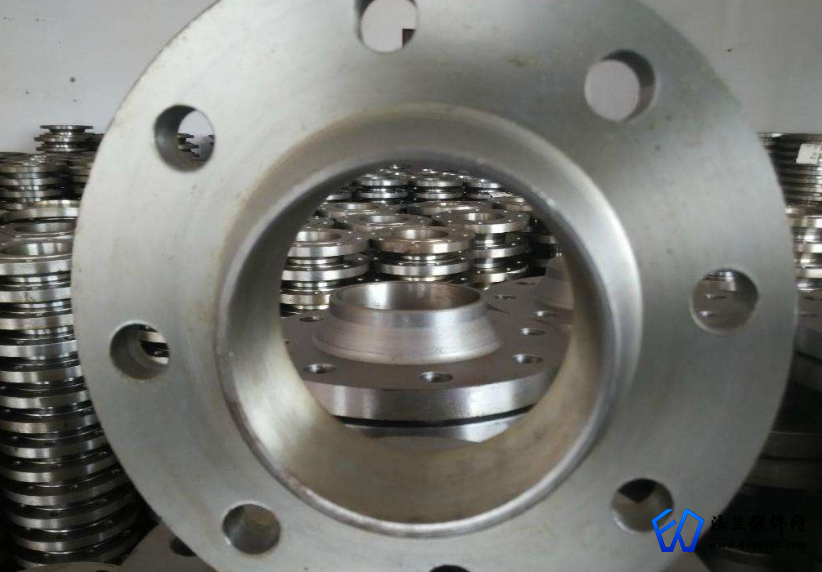

带颈对焊法兰的生产加工过程
一、退火温度是否达到规定温度。对焊法兰处理一般是采取固溶热处理，也就是人们平常所谓的“退火”，温度范围为1040~1120℃（日本标准）。你也可以通过退火炉观察孔观察，退火区的法兰管件应为白炽状态，但没出现软化下垂。
二、对焊法兰加工铸造炉内水汽。一方面检查炉体材料是否干燥，初次装炉，炉体材料必须要烘干；二是进炉的法兰管件是否残留过多水渍，特别法兰管件上面如果有孔的话，千万别漏水进去了，要不然就把炉子气氛全破坏了。
三、炉体密封性。对焊法兰光亮退火炉应是封闭的，与外界空气隔绝；采用氢气作保护气的，只有一个排气口是通的（用来点燃排出的氢气）。检查的方法可以用肥皂水抹在退火炉各个接头缝隙处，看是否跑；其中最容易跑气的地方是退火炉进管子的地方和出管子的地方，这个地方的密封圈特别容易磨损，要经常检查经常换。
更多法兰锻件资讯，就上法兰锻件网
