中 华 人 民 共 和 国 国 家 标 准
缠绕式垫片 管法兰用垫片尺寸
Types and dimensions for spiral wopund gaskets for pipe flanges
GB/T4622.1-2003
代替GB/T 4622.2-1993
1 范围
本部分规定了管法兰用缠绕式垫片的型式与尺寸。
本部分适用于公称压力为PN1.0-PN26.0MPa的管法兰。
2 规范性引用文件
下列文件中的条款通过GB/T4622的本部分的引用而成为本部分的条款。凡是注日期的引用文，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 4622.1 缠绕式垫片 分类
GB/T 4622.3 缠绕式垫片 技术条件
3 垫片型式
缠绕式垫片应为下列型式之一：
a）基本型；
b）带内环型；
c）带定位环型；
d）带内环和定位环型。
图1给出了缠绕式垫片的典型结构。用于平面或突面法兰的密封垫片应设计成能装入表3中规定的定位环，密封元件与定位环之间的间隙应使密封元件在正常操作时不会从环上脱落下来。
注1：密封元件金属缠绕带的形状可以由制造商选择。
注2：垫片材料由制造商选择以适用操作条件。因此用户有责任在询价单及#或订货单中详细说明工作条件。
4 与法兰密封面相适用的垫片型式
4.1 用于平面（FF型）或突出（RF型）法兰
用于平面或突面法兰的缠式垫片应是带定位环型。PN6.3MPa和PN6.3MPa以上的垫片以及含聚四氟乙烯（PTFE）填料的垫片还应带有内环。适用于平面（FF型）和突面（RF型）法兰的两种垫片型式见图2。
注：对于PN2.0、PN2.5和PN5.0MPa的垫片，建议使用内环。PN1.0和PN1.6MPa的垫片也可以带内环。
4.2 用于凹凸面（MF型）法兰
用于凹凸面法兰的缠绕式垫片应是带内环型。垫片型式见图3。
4.3用于榫槽面（TG）法兰
用于榫槽面法兰的缠绕式垫片应是基本型。垫片型式见图4。
5垫片尺寸
5.1基本型缠绕式垫片的尺寸应符合图5和表1的规定。
5.2带内环型缠绕式垫片的尺寸应符合图6和表2的规定。
5.3带定位环型缠绕式垫片的尺寸应符合图7和表3与表4的规定。

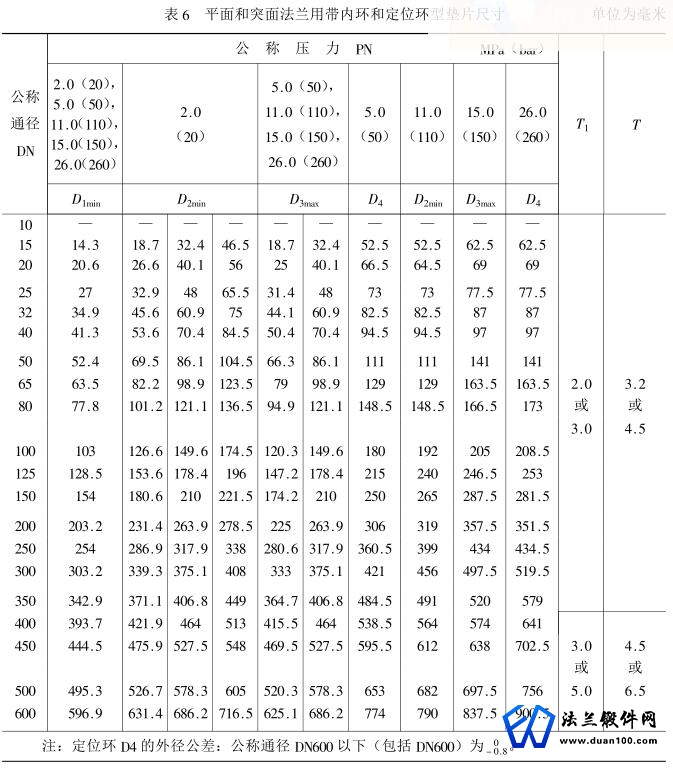

5.4带内环和定位环型缠绕式垫片的尺寸应符合图8和表5与表6的规定。
6 缠绕式垫片的分类及标记
缠绕式垫片的分类及标记应符合GB/T 4622.1的规定。
7 缠绕式垫片的技术条件
缠绕式垫片的技术条件应符合GB/T4622.3的规定。
