中 华 人 民 共 和 国 国 家 标 准
超高真空法兰
Ultra - high vacuum flange
GB/T 6071-2003
代替GB/T 6071.1~6071.3-1985
1 范围
本标准规定了内焊型、松套型、盲型超高真空法兰（以下简称法兰）和铜密封垫的型式、尺寸及技术要求。
本标准适用于高超真空系统中公称通径 )16mm-250mm用铜垫密封的不锈钢法兰及铜密封垫。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的同内容）或修订版均不适用于本标准，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 1800（所有部分） 极限与配合 基础
GB/T 5231-2001 加工铜及铜合金 化学成分和产品形状
GB/T 1220-1992不锈钢棒
3 型式与尺寸

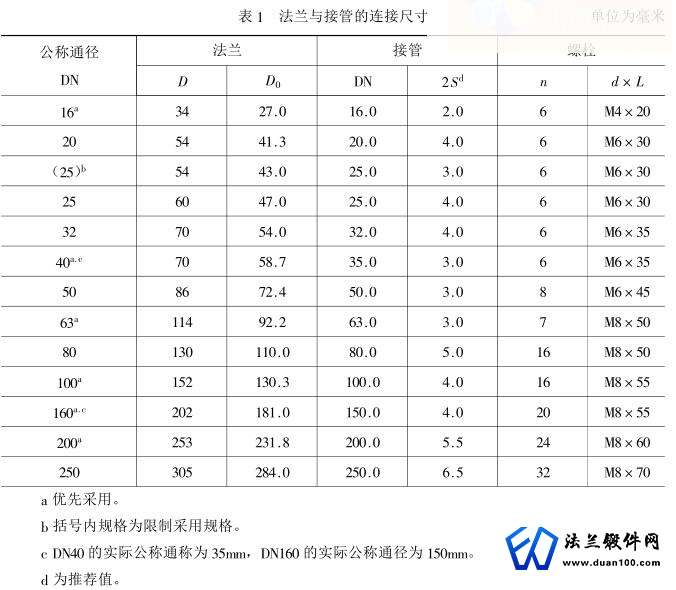

3.1法兰与接管的连接型式应符合图) 的规定，尺寸应符合表1的规定。
3.2内焊型法兰的型式应符合图* 的规定，尺寸应符合表2的规定。
3.3松套型法兰的型式应符合图+ 的规定，尺寸应符合表3的规定；
松套型法兰肩环（以下简称肩环）的型式应符合图4的规定，尺寸应符合表4的规定。
3.4盲型法兰的型式应符合图0 的规定，尺寸应符合表5的规定。

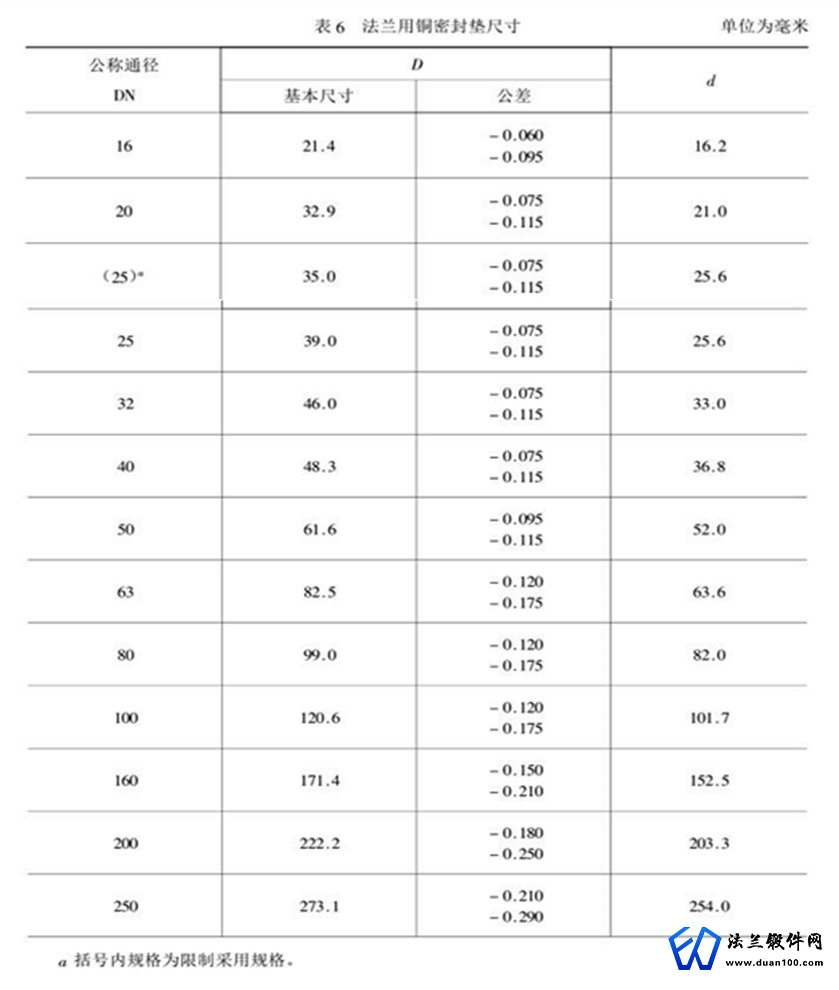

3.5铜密封垫的型式应符合图& 的规定，尺寸应符合表6的规定。
4 技术要求
4.1法兰的公称通径一般与接管内径一致，但不在妨碍法兰连接的情况下，可以适当改变。
4.2公称通径小于25mm的法兰或肩环，可与接管制成一体。
4.3接管与法兰或肩环的内焊缝为连续氩弧焊焊接。
4.4法兰烘烤温度不大于300℃。反复烘烤时，密封处漏气率小于 1.0×10-8Pa·L/S。
4.5螺栓、螺母及垫圈与法兰装配时一般应在螺栓、螺母之间加二硫化钼润滑剂。
4.6法兰的密封刀口不允许有碰伤、划伤、斑痕及其他影响真空密封性能的缺陷。
4.7法兰推荐使用GB/T 1220-1992规定的OCrl18Ni9或1Cr18Ni9Ti不锈钢制造。
4.8铜密封垫推荐使用GB/T 5231-2001中规定的TU或TU2铜板制造。
5 标记示例
公称通径为63mm的内焊型法兰，其标记为：CFn63 GB/T 6071-2003
公称通径为（25）mm的内焊型法兰，其标记为： CFn（25） GB/T 6071-2003
公称通径为 :63mm的内焊型法兰，其标记为： CFs63 GB/T 6071-2003
公称通径为 :63mm的肩环，其标记为： CFj63 GB/T 6071-2003
公称通径为 :63mm的盲型法兰，其标记为： CFm63 GB/T 6071-2003
公称通径为 :63mm的铜密封垫圈，其标记为： CFd63 GB/T 6071-2003
