凸面钢制管法兰盖(国标)

来源:法兰锻件网 有 247 人浏览 日期:2018-04-05 放大字体  缩小字体

文章摘要:1 主题内容与适用范围本标准规定了公称压力PN为0.6,1.0,1.6,2.5,4.0MPa的凸面钢制管法兰盖的型式和尺寸。本标准适用于公称压力PN

1 主题内容与适用范围
本标准规定了公称压力PN为0.6,1.0,1.6,2.5,4.0MPa的凸面钢制管法兰盖的型式和尺寸。
本标准适用于公称压力PN0.6-4.0MPa的凸面钢制管法兰盖。

2 引用标准

JB/T74 管路法兰 技术条件

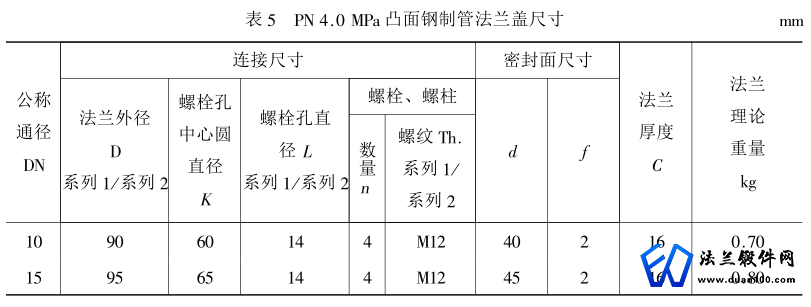

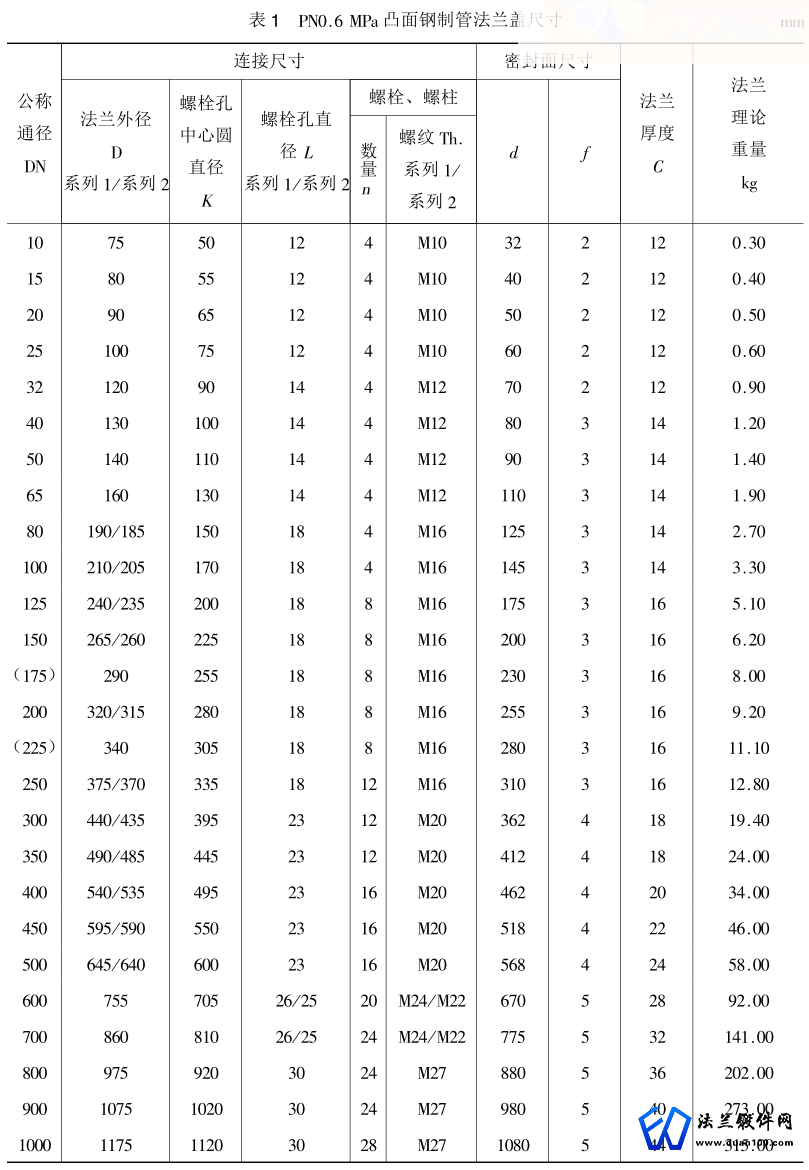

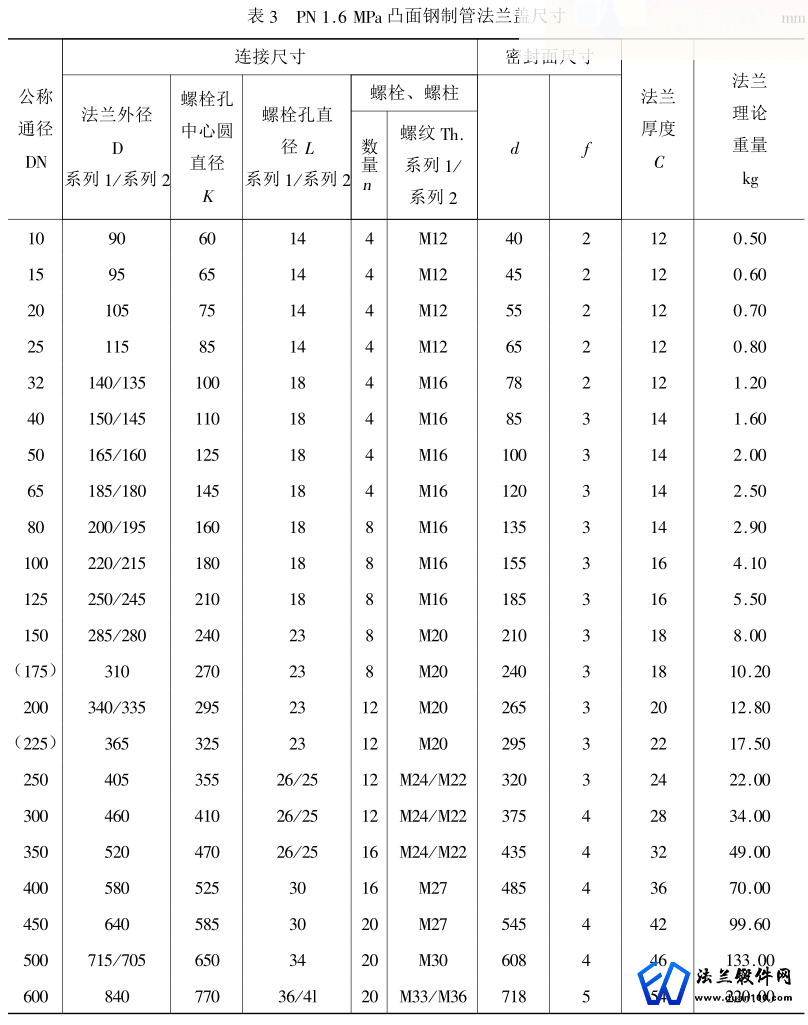

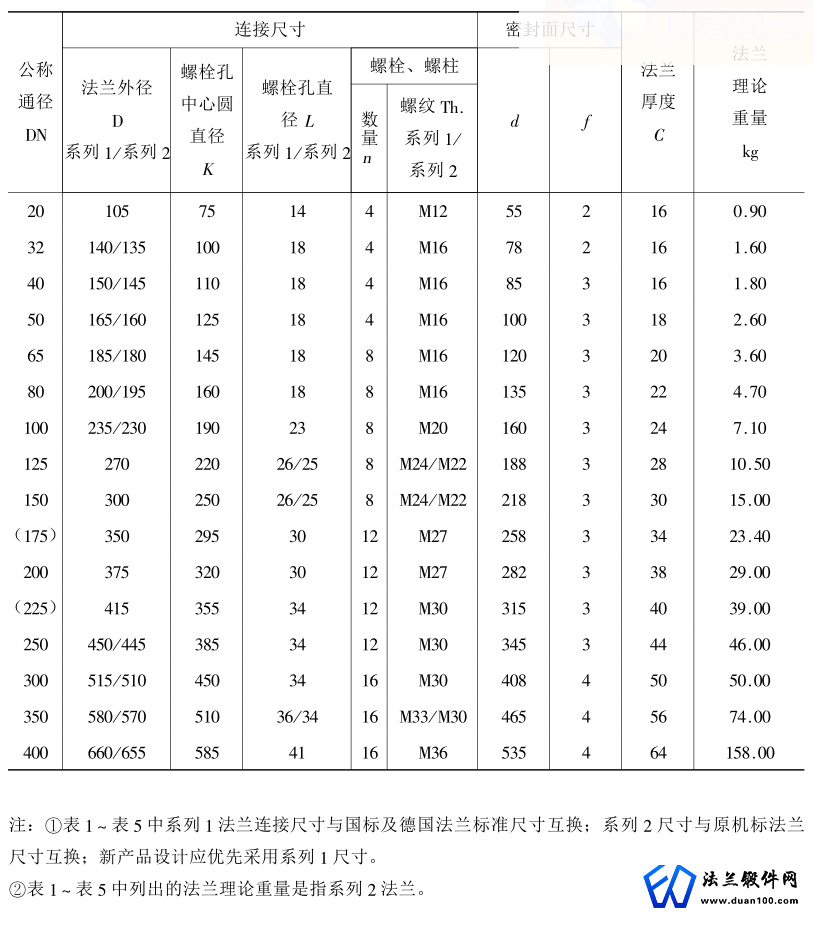

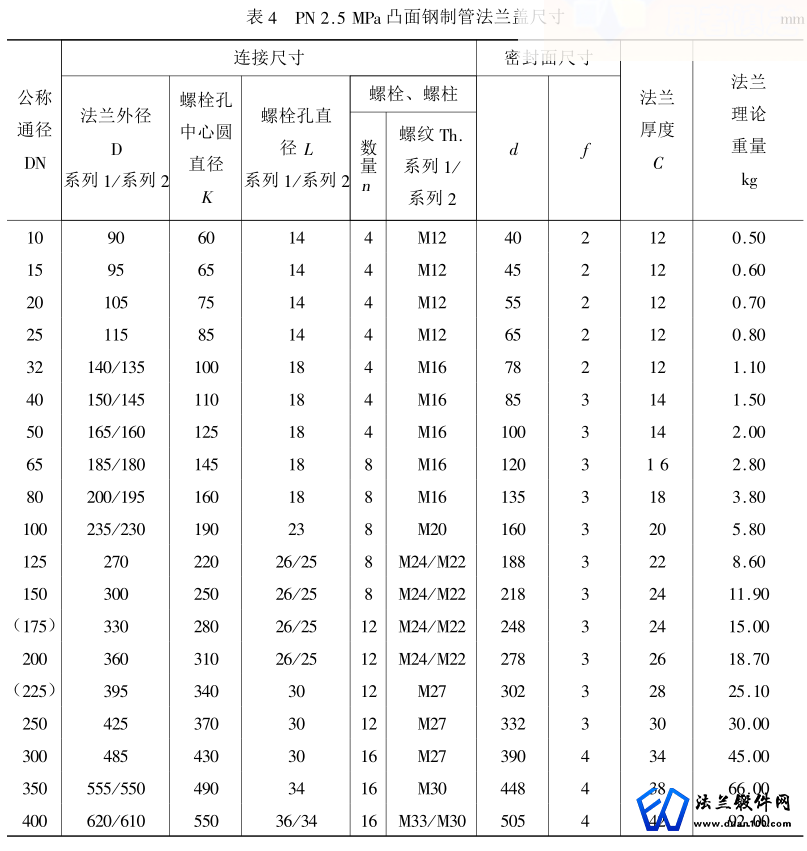

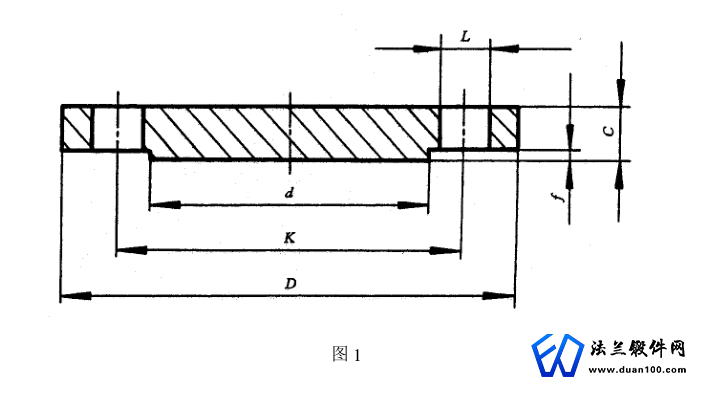

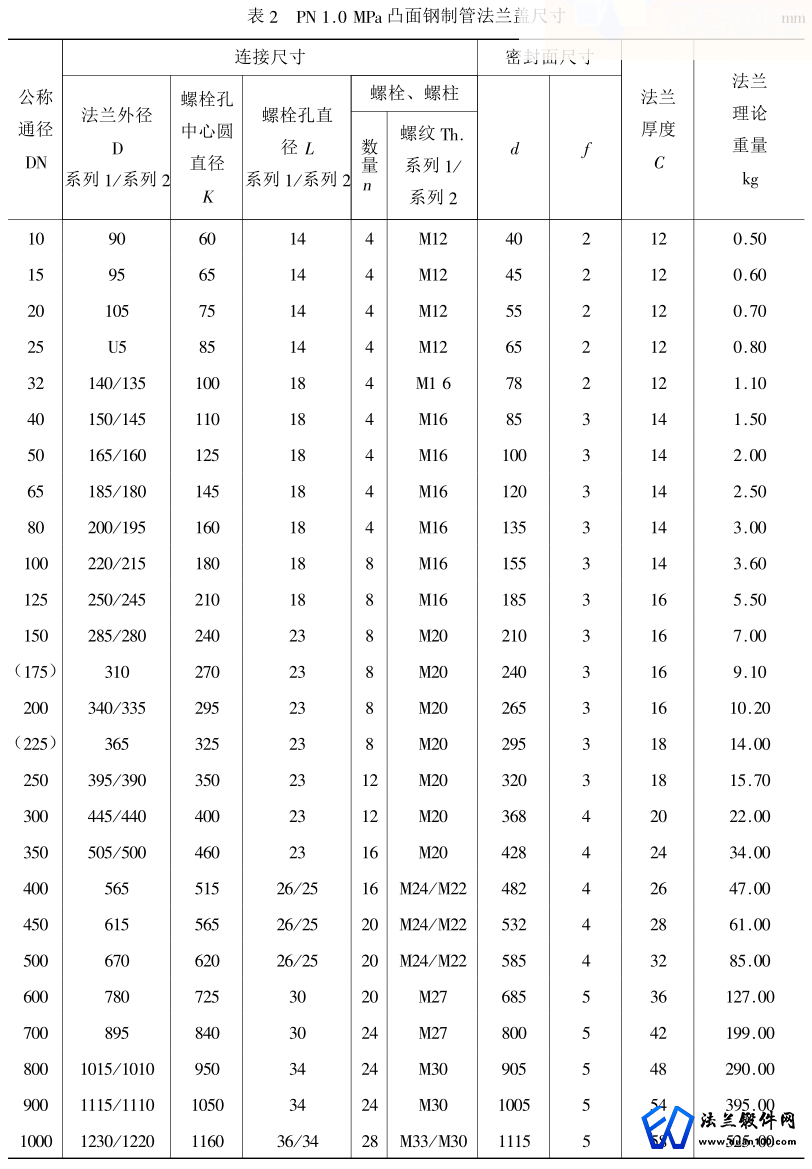

3 法兰盖的型式和尺寸应符合图1及表1-表5的规定。
法兰盖

4 法兰盖的技术要求按JB/T 74的规定。

5 法兰盖的公称压力和不同温度下的最大允许工作压力按JB/T 74附录B的规定。

6 标记示例

公称通径300mm、公称压力4.0MPa、尺寸为系列2的凸面钢制管法兰盖:

法兰盖300-40 JB/T 86.1-94

公称通径300mm、公称压力4.0MPa、尺寸为系列1的凸面钢制管法兰盖:

法兰盖300-4(系列1) JB/T86.1-94
法兰盖
法兰盖
法兰盖法兰盖法兰盖
