本标准规定了钢制管法兰用八角形金属环垫的型式、尺寸和技术要求。
本标准适用于JB/T 79、JB/T 82中规定的公称压力PN为6.3，10.0，16.0，20.0的环连接面整体铸钢管法兰和对焊钢制管法兰用金属环垫。
2 引用标准
GB 699 优质碳素结构钢 技术条件
GB 1220 不锈钢棒
JB 755 压力容器锻件技术条件
3 垫片的型式和尺寸

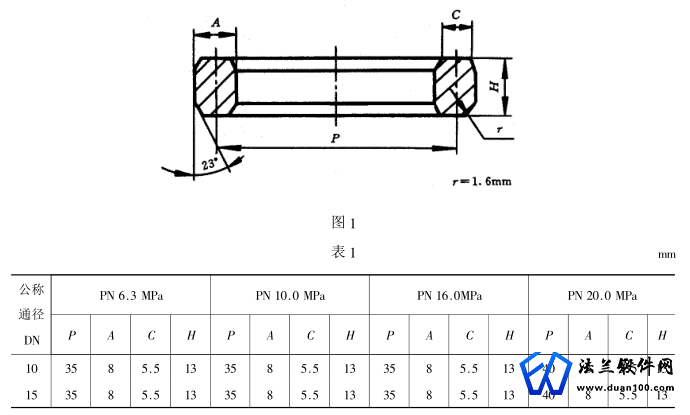

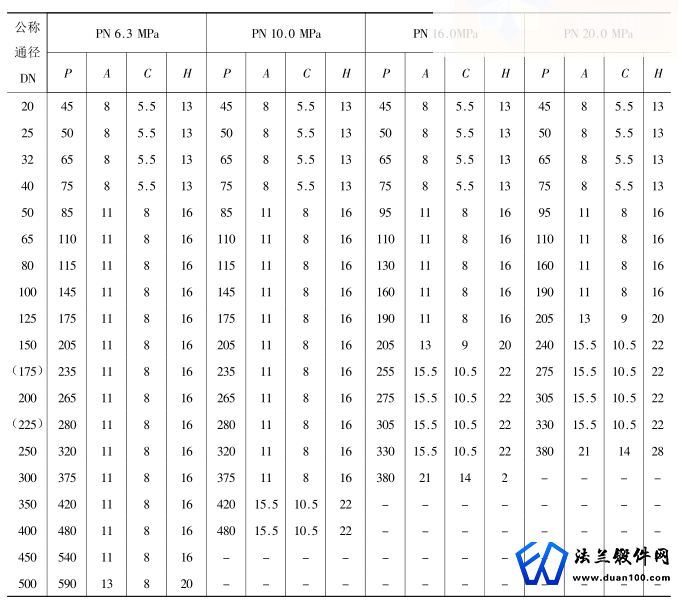

金属环垫的型式和尺寸应符合图1及表1的规定。
4 技术要求

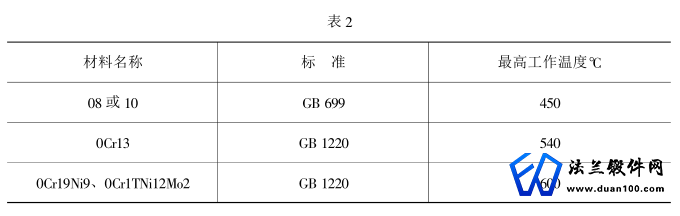

4.1 垫片材料及适用温度范围应符合表2的规定，其他技术要求应符合有关标准的规

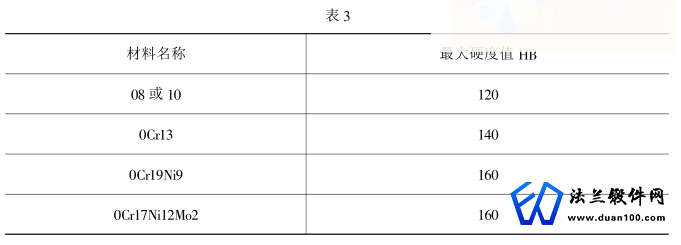

4.2 金属环垫材料的硬度值应比法兰材料的硬度值低30〜40HB，其最大值应不超过表3的规定。
4.3 金属环垫的硬度应均匀，在整个圆周测定。对称四处，硬度的平均值应符合表3的规定。
4.4 金属环垫应采用锻件并经适当热处理和机械加工制成。锻件应符合JB 755的I级要求。金属环垫不允许拼焊。

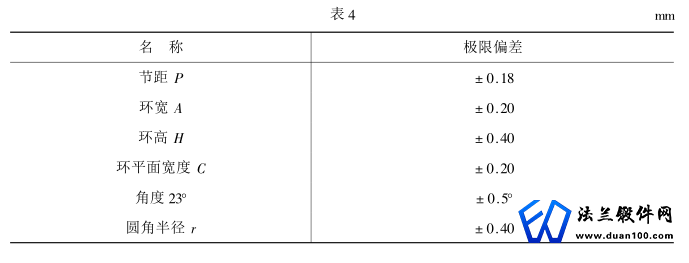

4.5金属环垫尺寸的极限偏差应符合表4的规定。
4.6金属环垫的密封面（八角形垫斜面）不得有划痕、磕痕、裂纹和疵点，表面粗糙度化为1.6。
4.7 采用08或10钢制成的金属环垫，检验后表面应涂上防锈油。
5 标记和包装
5.1 金属环垫应按规格、材料分别包装，交货时应附有产品质量检验合格证。
5.2 每个金属环垫的外侧表面上应标明制造厂商标、公称压力、公称通径及材料牌号等标志内容。
5.3标记示例
公称通径150mm、公称压力10.0MPa、材料为0Cr13的八角形金属环垫：
八角垫 150-100 0Cr13 JB/T 89—94
