(国标)钢制管法兰 类型与参数

钢制管法兰 类型与参数

Types and parameters for steel pipe flanges

1范围

本标准规定了钢制管法兰的公称压力、公称通径与钢管外径、法兰类型及其适用范

围和密封面型式及代号。

本标准适用于GB/T9113.1-9123.4中所规定的钢制管法兰和法兰盖。

2公称压力

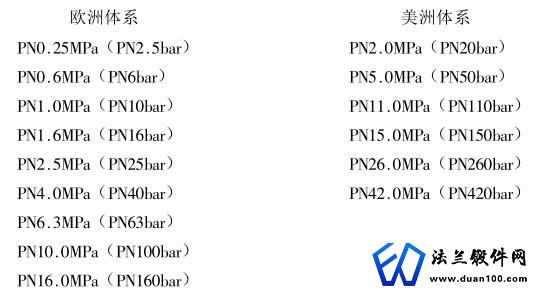

本标准规定了属于欧洲管法兰体系和美洲管法兰体系的15个公称压力等级。两个

体系的公称压力等级用PN标记如下：

3公称通径与钢管外径

本标准适用的钢管外径为Ⅰ、Ⅱ两个系列，Ⅰ系列为国际通用系列（俗称英制管）；

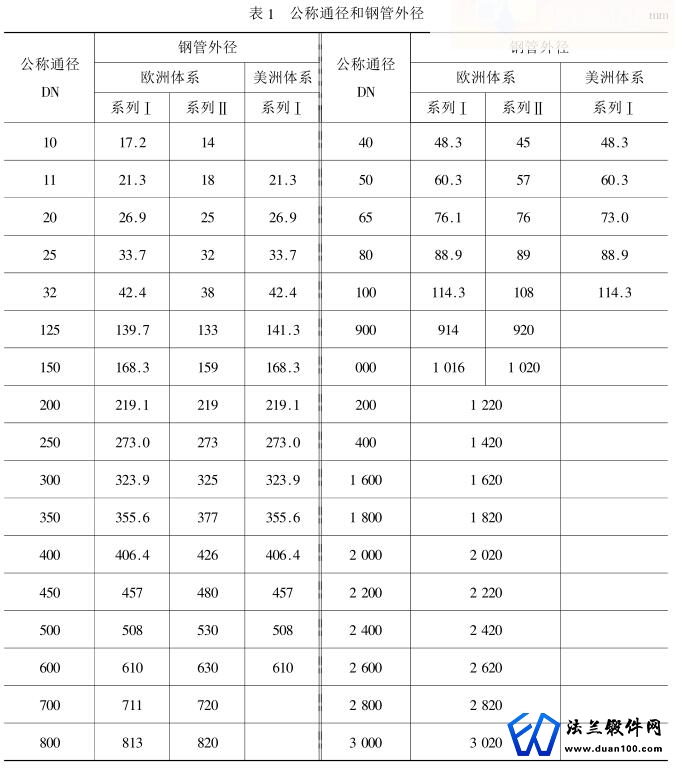

Ⅱ系列为国内常用系列（俗称米制管）。两个体系管法兰的公称通径和钢管外径应符合

表1的规定。

4法兰类型

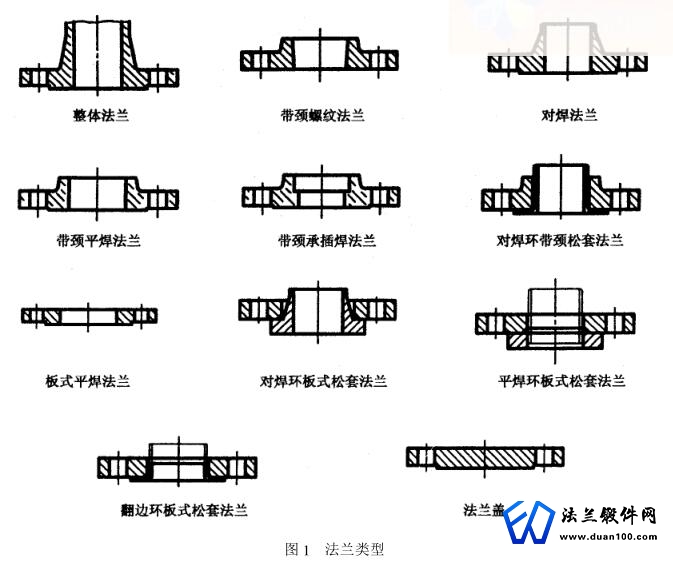

法兰类型应符合图1的规定。

5密封面型式及代号

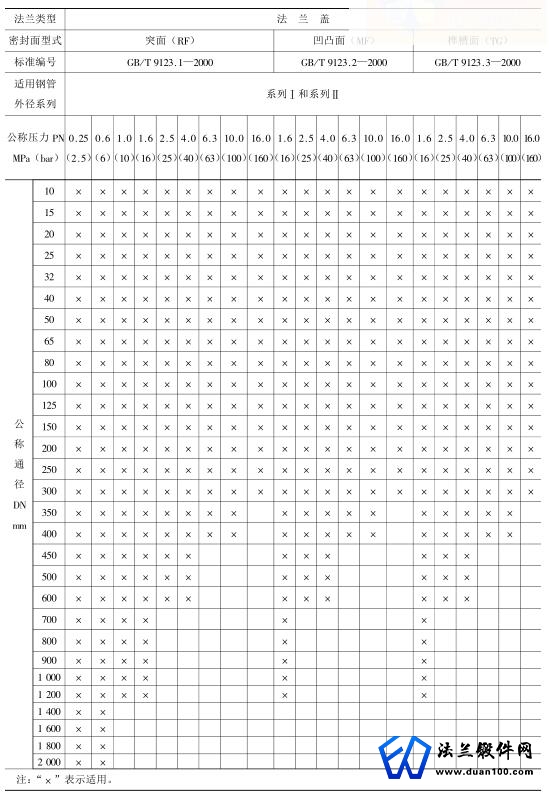

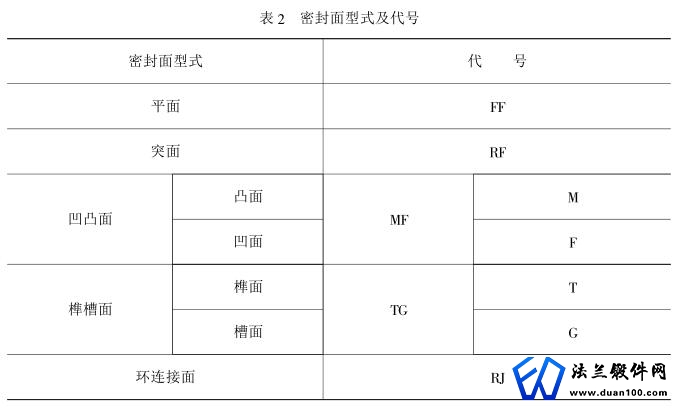

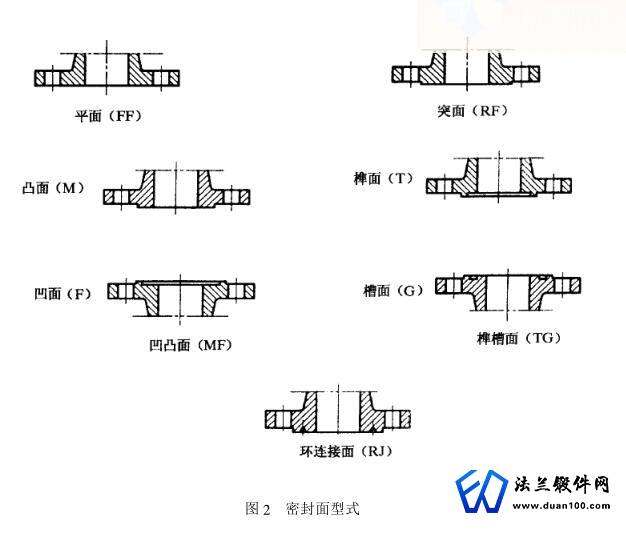

法兰的密封面型式及代号应符合表2和图2的规定。

6法兰类型及适用范围

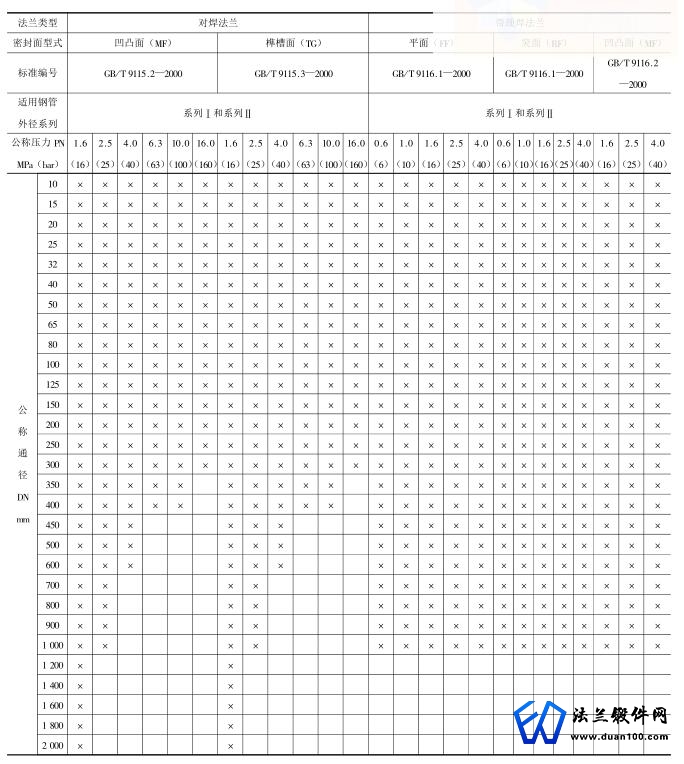

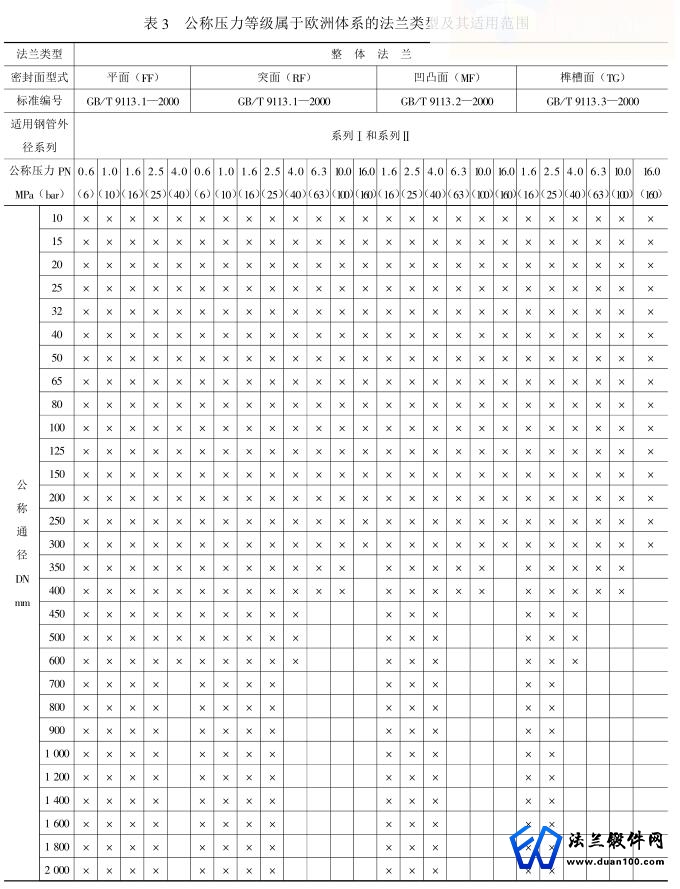

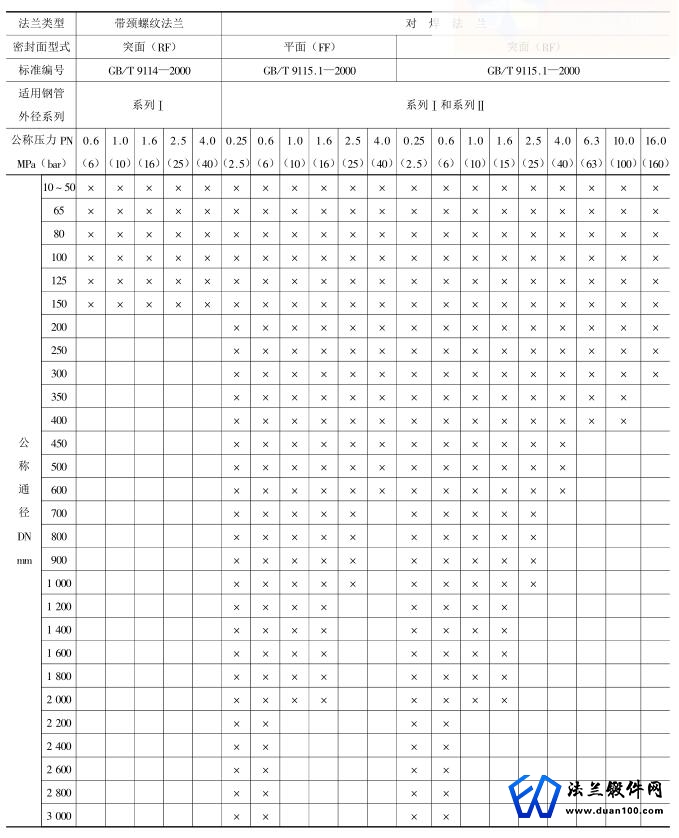

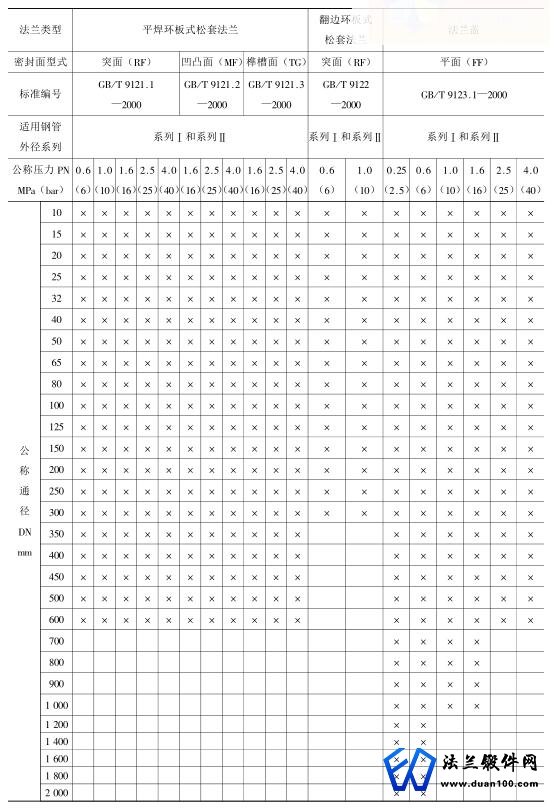

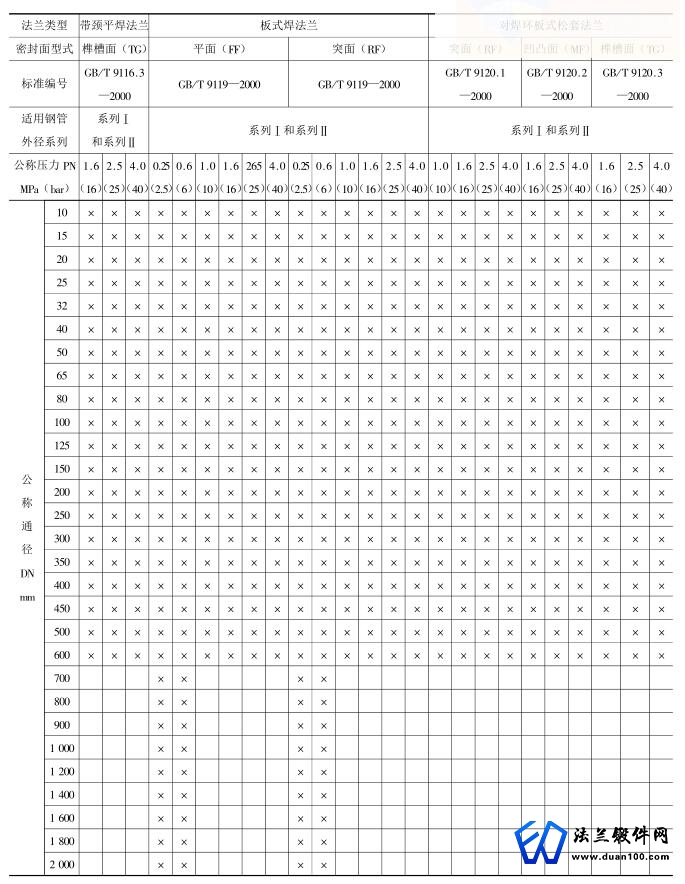

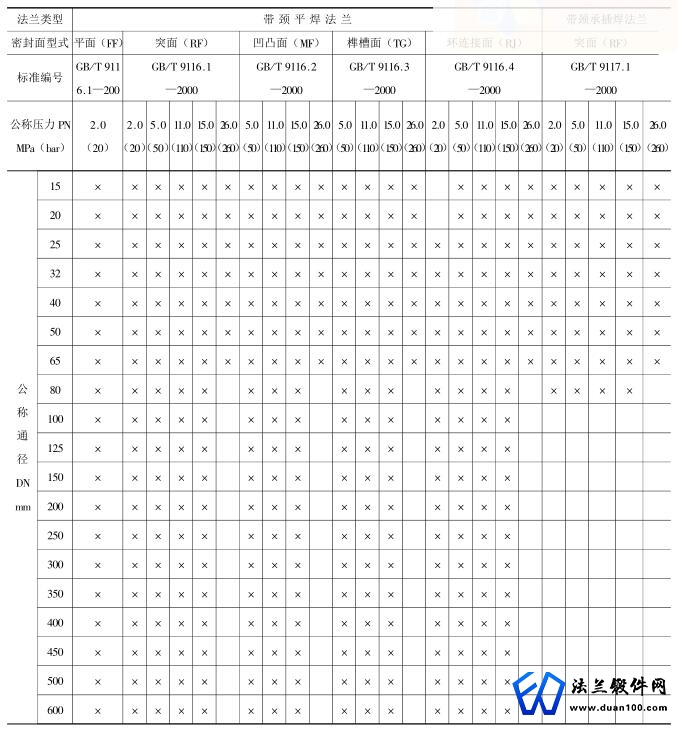

6.1公称压力等级属于欧洲体系的法兰类型及其适用范围应符合表3的规定。

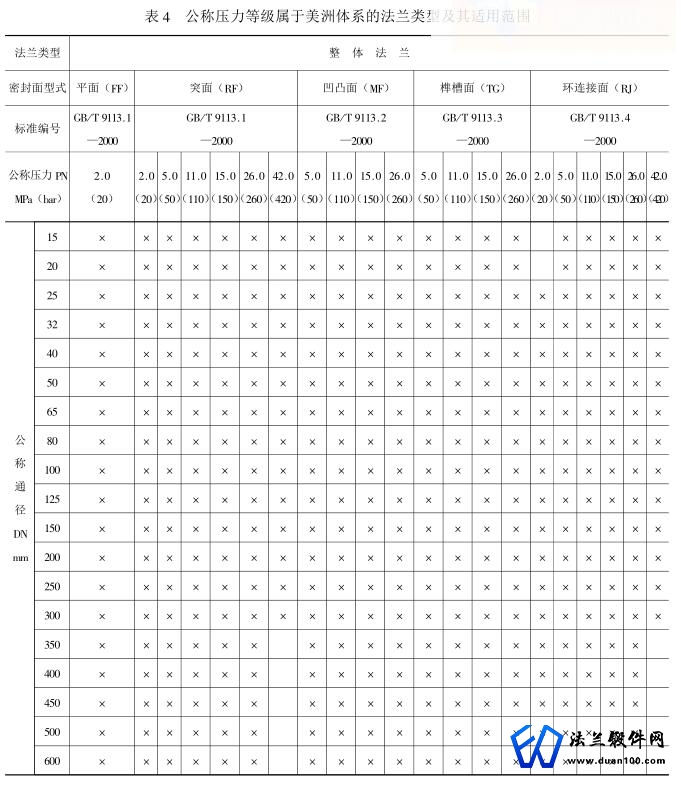

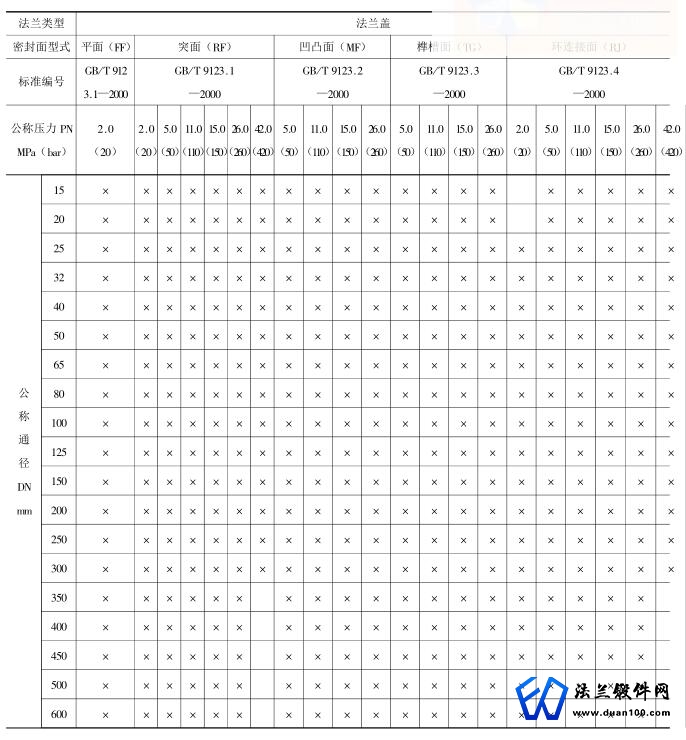

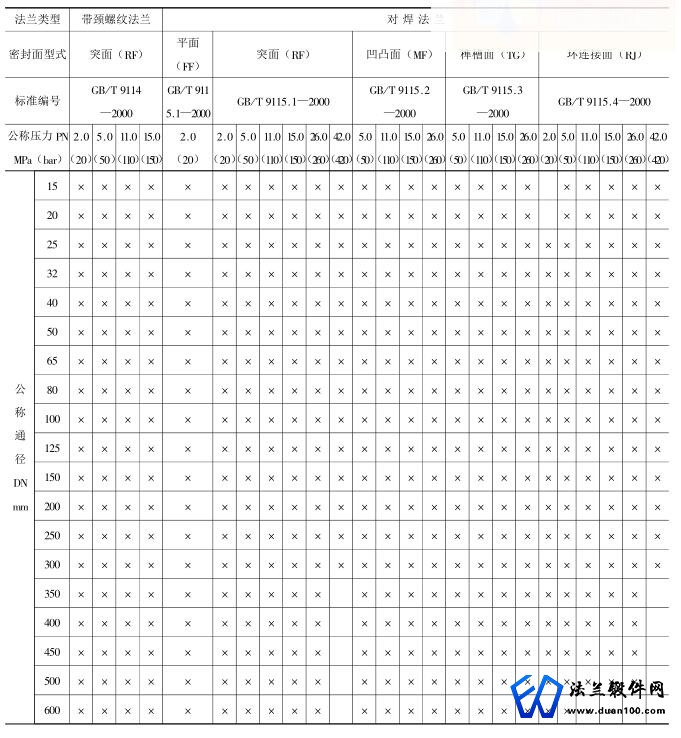

6.2公称压力等级属于美洲体系的法兰类型及其适用范围应符合表4 的规定。
