(国标)平面、突面整体钢制管法兰

平面、突面整体钢制管法兰

Integral steel pipe flanges with flat or raised face

1范围

本标准规定了公称压力PN为0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0MPa和公称压力PN为2.0、5.0、11.0、15.0、26.0、42.0MPa的平面、突面整体钢制管法兰的型式和尺寸。

本标准适用于公称压力MP0.6～PN42.0MPa的平面、突面整体钢制管法兰。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T9112-2000钢制管法兰 类型与参数

GB/T9124-2000钢制管法兰 技术条件

3法兰的型式与尺寸

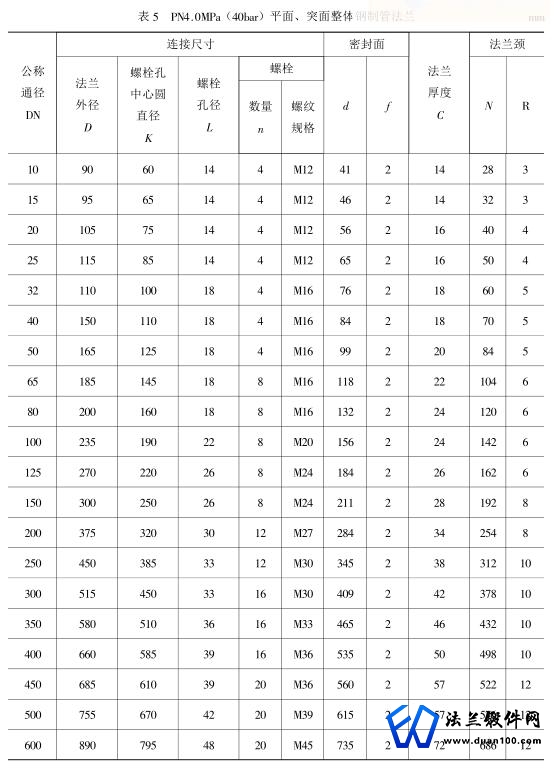

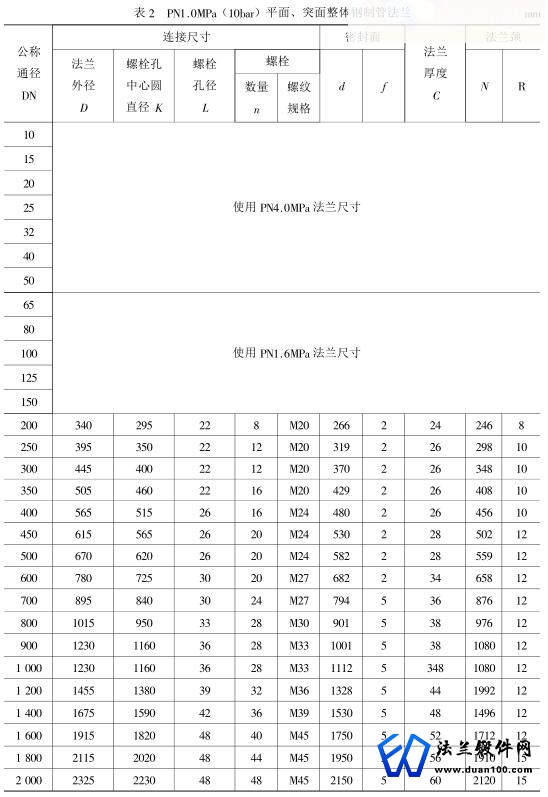

3.1  PN0.6、PN1.0、PN1.6 、PN2.5和PN4.0PMa平面整体钢制管法兰的型式应符合图1的规定，尺寸应符合表1～表5的规定。

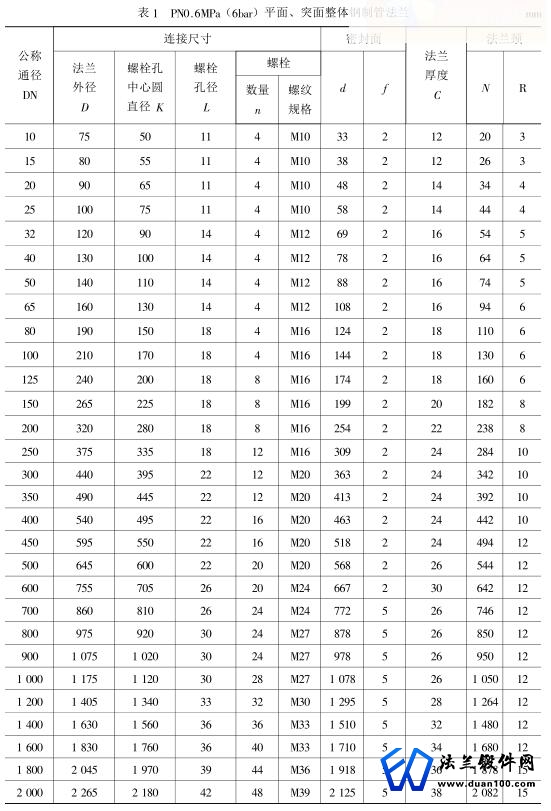

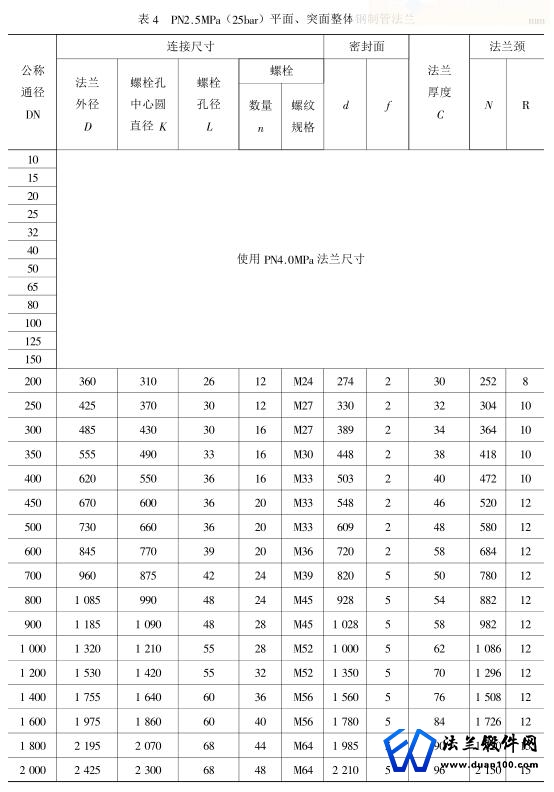

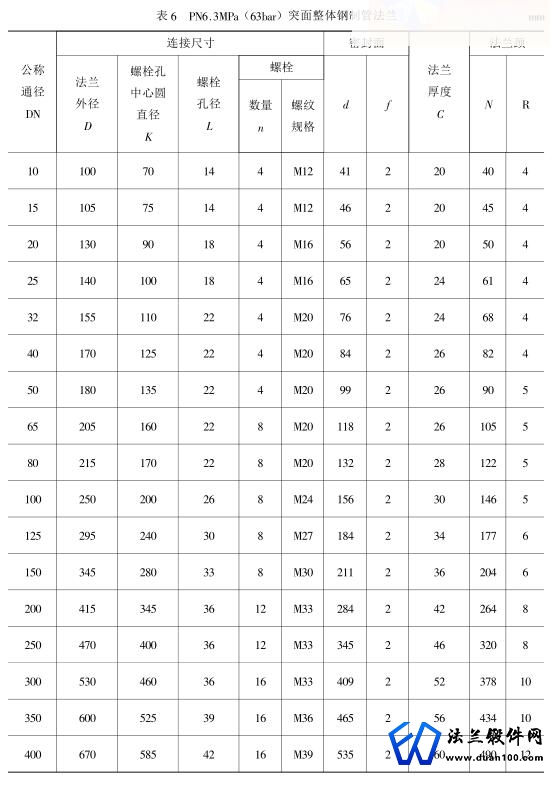

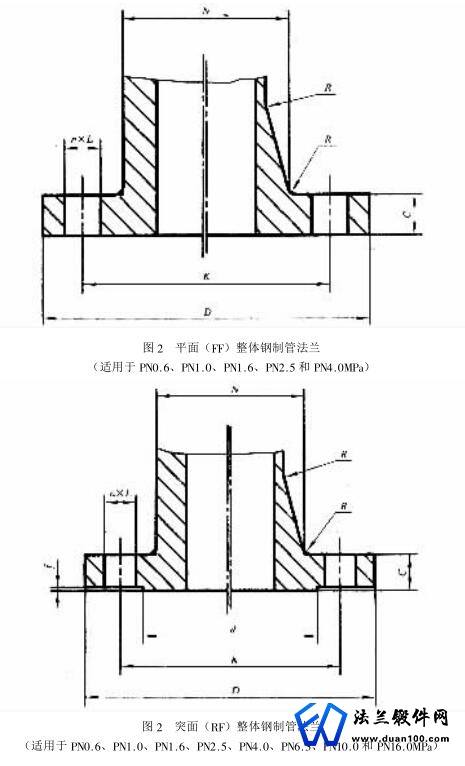

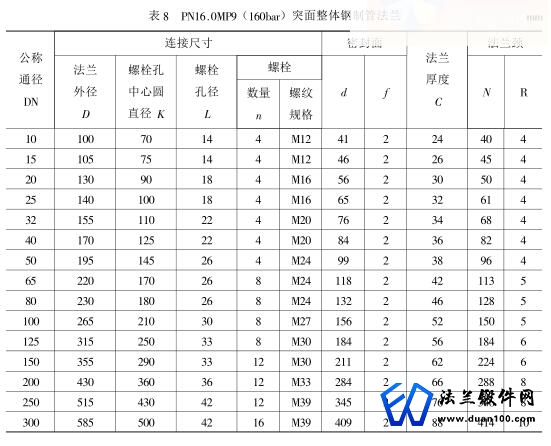

3.2  PN0.6、PN1.0、PN1.6 、PN2.5和PN4.0、PN6.3、PN10.0和PN16.0MPa突面整体钢制管法兰的型式应符合图2的规定，尺寸应符合表1～表8的规定。

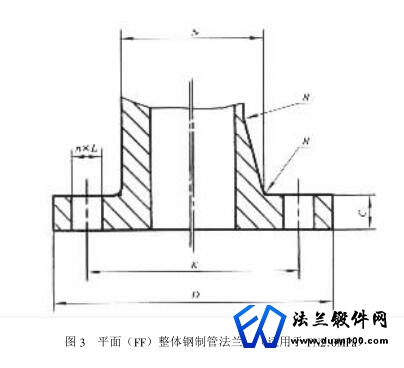

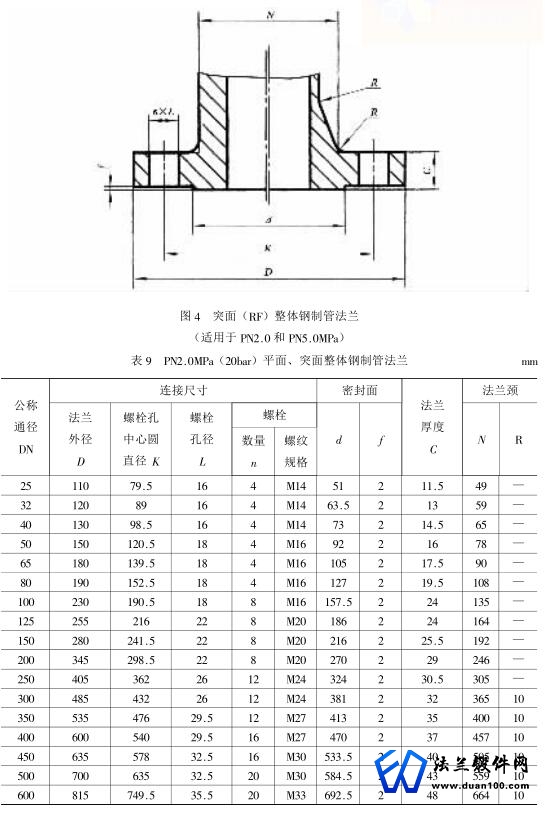

3.3  PN2.0MPa平面整体钢制管法兰的型式应符合图3的规定，尺寸应符合表9的规定。

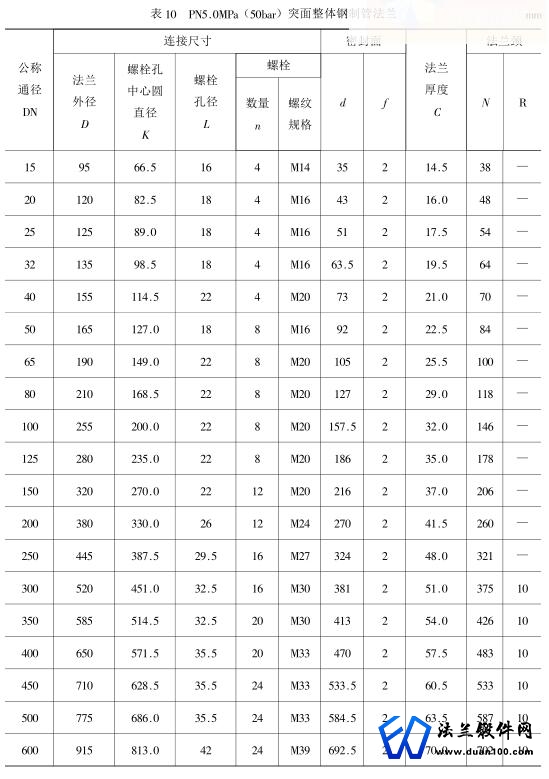

3.4  PN2.0和PN5.0MPa突面整体钢制管法兰的型式应符合图4的规定，尺寸应符合表9和表10的规定。

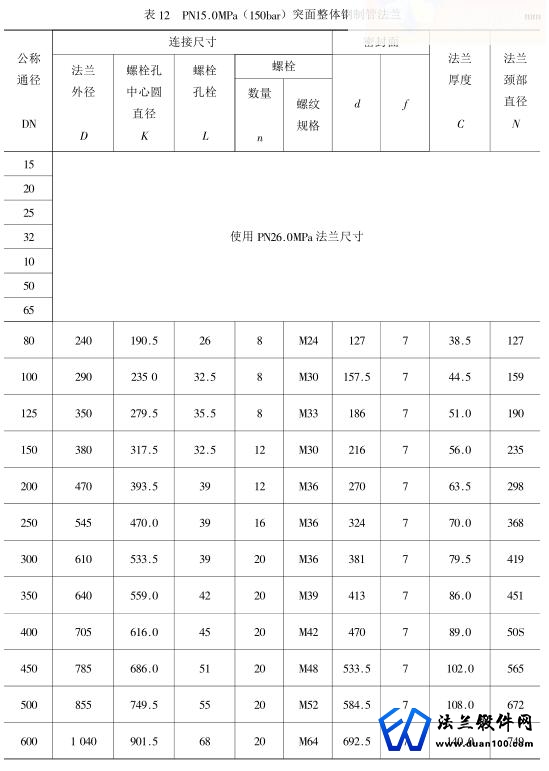

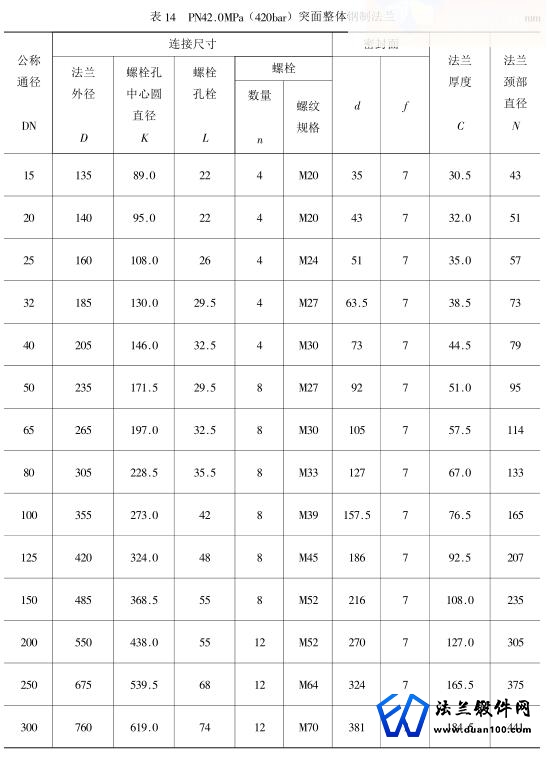

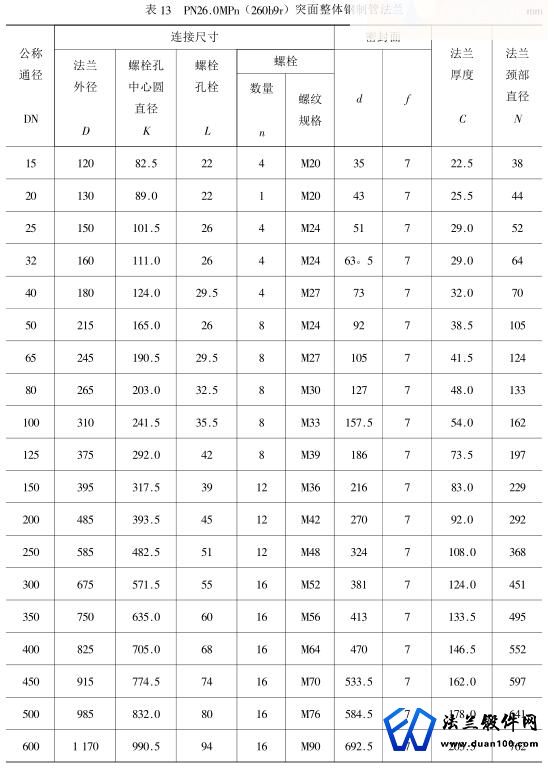

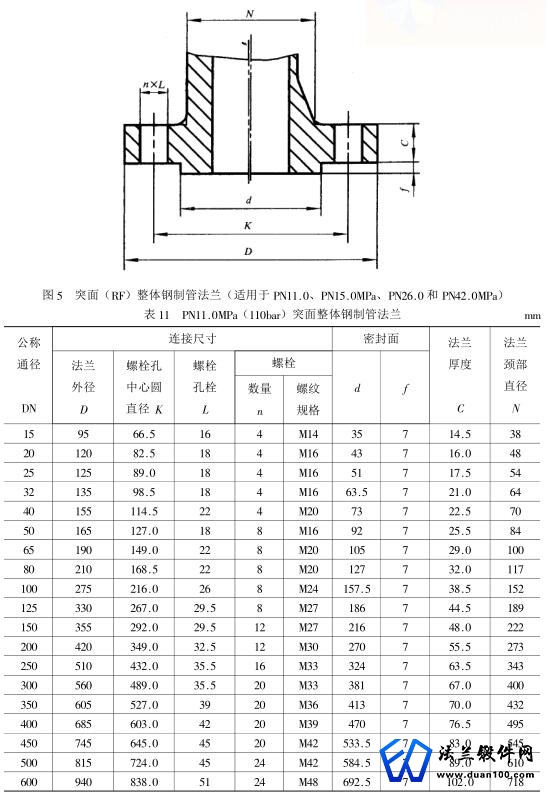

3.5  PN11.0、PN15.0、PN26.0和PN42.0MPa突面整体钢制管法兰的型式应符合图5的规定，尺寸应符合表 11～表14的规定。

4法兰的技术要求

4.1法兰的技术要求应符合GB/T9124的规定。

4.2法兰在不同温度下的最大无冲击工作压力应符合GB/T9124-2000附录 A（标准的附录）的规定。
