蜗杆锻件副加工方法

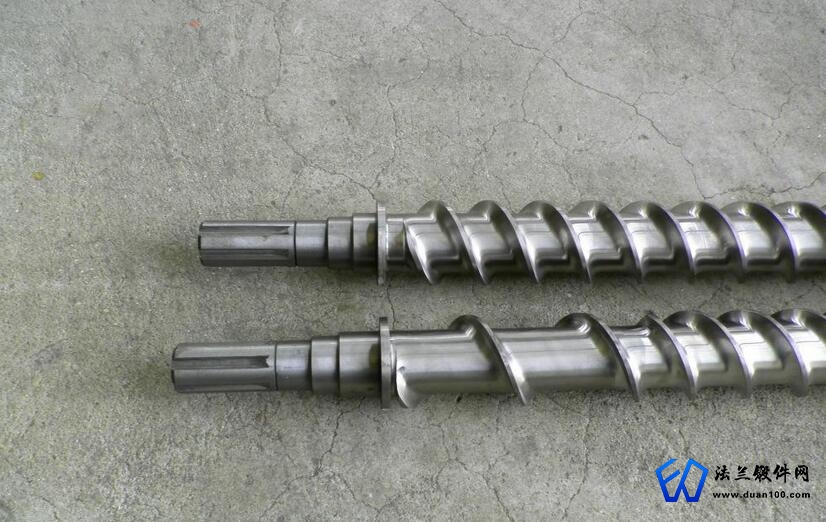

蜗杆锻件有圆柱蜗杆和环面蜗杆这几种。蜗杆锻件的齿形有直纹齿与曲线齿等。加工圆柱蜗杆锻件用普通车床，刀具相对被加工蜗杆做圆柱螺旋运动。加工环面蜗杆锻件需改装普通车床或用普通滚齿机加专用工具，刀具相对被加工蜗杆锻件作圆弧面螺旋运动，蜗杆锻件齿加工方法有车齿、铣齿、磨齿等。

（1）蜗杆车齿，各种蜗杆锻件都可以用（成形）车刀车齿，车刀材料有高速钢与硬质合金等，分别适用于软齿面和硬齿面蜗杆锻件加工。

（2）蜗杆锻件铣齿，即用铣刀代替车刀车齿，铣刀种类有片（盘状）铣刀、内齿盘铣刀、指形刀等，铣齿加工的齿表面比较粗糙。用于粗加工，比车床车齿生产率高。

①  片（盘状）铣刀铣蜗杆锻件齿，适用于中小模数的蜗杆铣齿，但不是所有齿形的蜗杆都能用铣齿。

②  内齿盘铣刀铣蜗杆齿，适用于中小模数的圆柱蜗杆锻件铣齿。

③  指形刀铣蜗杆齿，适用于较大模数的蜗杆粗铣齿。从理论上讲各种蜗杆都可以用指形刀精铣齿。

（3）蜗杆锻件磨齿，即以砂轮代替车刀粗加工蜗杆齿面，尤其适用于齿面淬硬的蜗杆锻件。蜗杆磨齿砂轮有圆盘形和指形两种，磨齿原理分别与片铣刀和指形铣刀加工蜗杆相同。但指形砂轮的磨削效率低，且齿形精度较难控制，实际应用很少。
