齿轮锻件的滚齿加工的介绍

来源:法兰锻件网 责任编辑:法兰锻件网 有 238 人浏览 日期:2017-06-05 放大字体  缩小字体

文章摘要:滚齿加工是按照展成法的原理来加工齿轮的。

        齿轮锻件时在滚齿机上用滚刀滚齿,滚刀和被加工齿轮按一定的速比转动,在齿轮的端截面上连续加工出整圈的齿,滚刀沿着齿轮的轴心线方向进给,加工出全齿轮宽度的齿。滚刀相当于一个螺旋角很大的斜齿轮与被切齿轮作空间啮合,滚刀头数z相当于斜齿轮齿数;滚齿的啮合关系,也可比作蜗杆副的啮合,滚刀刃位于蜗杆的螺纹表面上,滚刀转一圈,被加工齿轮转z1/z圈。

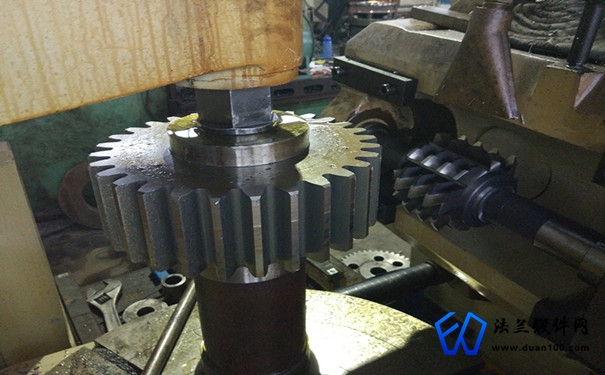

齿轮锻件滚齿加工

        滚齿机滚齿加工的滚刀主切削运动、齿形展成、分度、进给及差动等,是连续并同时进行的。加工斜齿轮,滚刀的进给与螺旋导程相关,运动关系是:进给距离等于齿轮的螺旋导程时,差动使齿轮转一圈。一种滚刀可以加工模数相同,齿数、螺旋角和变位量不同的多种齿轮。极小的仪表齿轮和很大的重型矿山齿轮都可以滚齿,生产效率较高,加工齿节距误差较小,质量比较稳定。
