您所在的位置:首页 » 资讯 > 热处理百科 > 大型锻件热处理时(正火)淬火的加热

大型锻件热处理时(正火)淬火的加热

来源:法兰锻件网 责任编辑:法兰锻件网 有 534 人浏览 日期:2017-06-05 放大字体  缩小字体

文章摘要:大型锻件在热处理时(正火)淬火的加热要注意加热温度、加热方式、升温速度、均温与保温。

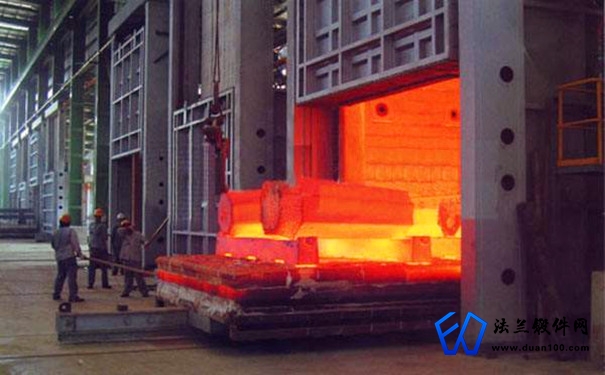

大型锻件在热处理时(正火)淬火的加热一般要注意以下几点步骤:
(1)加热温度大型锻件由于内部存在较多的冶金缺陷。对于整支钢锭锻成的锻件 ,加热时往往采用规定温度的L限,有时依据锻件的成分偏析及加热设备的条件,采用差温加热的方法以满足大型锻件热处理的实际需要。
(2)加热方式大型锻件在加热时,依据锻件的有效截面,为避免过大的热应力,需要控制装炉温度和加热速度。截面尺寸较大,合金元素含量较高的大锻件,多采用阶梯式加热。一般地说,对于形状不复杂、有效截面尺寸不大的锻件,可热装炉同时不限制加热速度。总之,大型锻件在加热过程中,表面和心部的温差较大,因此大锻件在加热时应特别注意,不要产生较大的热应力。
(3)升温速度大型锻件在加热过程中,多数采用阶梯式加热,在低温阶段的升温速度 ,即中间保温前的加热往往要限制加热速度,一般应控制在≤70℃/h。中问保温过后的加热速度可以快些,一般的设备在较高温度范围内其加热速度往往较慢,而不加限制。
(4)均温与保温大锻件在炉中加热升温过程中,当控温仪表指示达到工艺规定的温度时即为均温开始,当炉中工件本身的温度均匀并与炉膛 (或炉墙) 的火色一致时为均温终了。但一般来说,这种目测均温时间并不理想,时间的长短伸缩性大。因此,通常取保温时间的l ~1.5 倍作为均温时间。保温时间的选取,则依据工件有效截面的大小确定,保温时间一般按0.8~1.Oh/100mm选取。对中、高合金钢取上限,其余钢种取中下限。

更多法兰锻件资讯,就上法兰锻件网

0条 [查看全部]  相关评论
询盘时请说明在【法兰锻件网】看到的该产品信息!
负责声明:所展示的信息由供货商提供,内容的真实性、准确性和合法性由发布会员负责。【法兰锻件网】不承担任何责任。
免责声明:
本网站部分内容来源于合作媒体、企业机构、网友提供和互联网的公开资料等,仅供参考。本网站对站内所有资讯的内容、观点保持中立,不对内容的准确性、可靠性或完整性提供任何明示或暗示的保证。如果有侵权等问题,请及时联系我们,我们将在收到通知后第一时间妥善处理该部分内容。

微信

关注法兰锻件网官方微信账号:18079929999,每日获得互联网最前沿资讯,热点产品深度分析!
[ 资讯搜索 ]  [ 加入收藏 ]  [ 告诉好友 ]  [ 打印本文 ]  [ 违规举报 ]  [ 关闭窗口 ]
