法兰锻件网:锻件图如何选择划线基准

来源:法兰锻件网 有 83 人浏览 日期:2019-06-15 放大字体  缩小字体

文章摘要:如果锻件有很多线要画,一般应从划线基准开始。划线基准就是划线时用来确定锻件的位置、几何形伏的基本的线或面。锻件划线时,合

如果锻件有很多线要画,一般应从划线基准开始。划线基准就是划线时用来确定锻件的位置、几何形伏的基本的线或面。锻件划线时,合理地选择划线基准是做好划线工作的关键,直接影响划线与速度。因此,在划线前应对图纸有关要求和划线件的具体情况要进行认真分析,找出设计基准,使划线基准与设计基准尽量一致,以消除基准不一致所产生的积累误差;弄清加工面和非加工面,找出尺寸精度要求高的部分,然后定出划线基准线(面)。平面划线时一般要选两个划线基准,而立体划线时一般要选择3个划线基准。
锻件

选择划线基准的方法主要有:

(1)根据图样尺寸标注基准:在锻件图上总有一个或几个基准来标注起始尺寸。划线时,就可以在工件上选定图样上所标明的相应平面作基准。

(2)根据毛坯形状标注基准:如果毛坯上有孔、凸起部或毂面时,就可以凸起部或毂面中心作为基准。轴类件通常以中心线为基准。

1)划线基准可以两个垂直的外平面作基准。

2)可以两条中心线为基准。

3)以一个外平面和一条中心线为基准。
锻件

4)模锻件有长、宽、高3个方向,因此划线时须分别选择每个方向上的划线基准线(面)。可选定一个方位作基准面,画出各线后再画出其他方向的基准面和线。

①第一划线位置(高向)基准的选择。

划线的关键是选好第一划线基准线(面),它是确定第二、第三基准的依据。选择第一划线基准应遵循以下原则:

a.基准线(面)是画尺寸线的起始线,一般图纸有规定基准的以图纸规定为准;

b.尽量选取大平面(多为分模面)做划线基准面,因为大面找正比小面准确;

c.尽量选取尺寸精度要求高的或不加工面做划线基准;

d.尽量选用尺寸标注较多的线(面)做划线基准;

e.对于具有对称性的圆形、槽形、工字形的划线件,一般多选取中心线做划线基准。

②第二划线位置(横向)基准的选择

将划线件向前(后)翻转90°找平后使第一划线位置基准面与平台 (平面)垂直,便确定了第二划线位置,并选取其划线基准后即可画出该方向上的所有尺寸。

③第三划线位置(纵向)基准的选择,如图所示。

将处于第二划线位置的制件向左(右)翻转90°,经找平后使第—、第二划线基准面同时垂直于平台,确定第三划线位置并选取其划线基准后便可画出该方向上的所有尺寸。

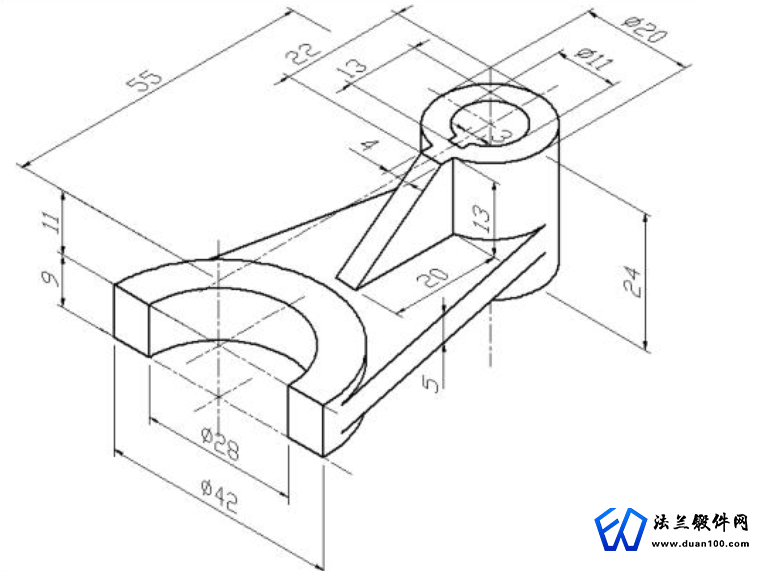

锻件图
