金属锻件切削加工的机床型号表示方法

来源:法兰锻件网 责任编辑:法兰锻件网 有 63 人浏览 日期:2019-11-16 放大字体  缩小字体

文章摘要:机床的特性代号机床的特性代号,用大写的汉语拼音字母表示,位于类代号之后。(1)通用特性代号当某类型机床,除有普通形式外,还

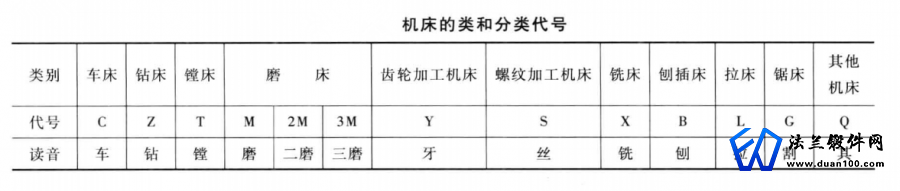

机床的特性代号

机床的特性代号,用大写的汉语拼音字母表示,位于类代号之后。

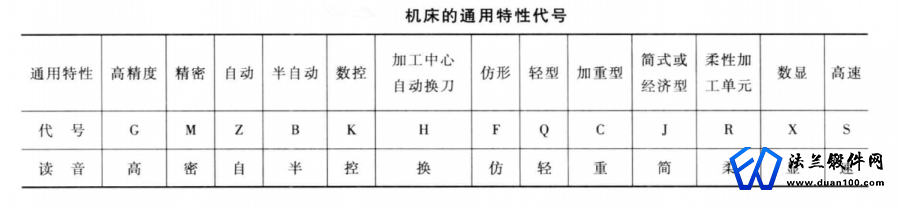

(1)通用特性代号

当某类型机床,除有普通形式外,还有某种通用特性时,则在类代号之后加通用特性代号予以区分。如果某类型机床仅有某种通用特性,而无普通形式时,则通用特性不予表示。
锻件加工机床表示锻件加工机床表示

(2)结构特性代号

对主参数相同而结构、性能不同的机床,在型号中加结构特性代号予以区分。结构特性代号用汉语拼音字母表示。结构特性代号与通用特性代号不同,它在型号中没有统一的含义,只在同类机床中起区分机床结构、性能不同的作用。当型号中有通用特性代号时,结构特性代号应排在通用特性代号之后。通用特性代号巳用的字母和I、0 两个字母,均小'作为结构特性代号。因此,结构特性代号仅有字母A、D、E、L、N, P、 K、S、T、U、V、W、X、Y。当上述字母不够用时,可以将两个字母组合起来使用,如 AB、AD)等。

机床的组、系代号及主参数的表示方法

(1)机床的组、系代号机床的组、系用两位阿拉伯数字表示,位于类代号或特性代号之后。

(2)主参数的表示方法机床型号中的主参数用折算值表示,位于组、系代号之后。 当折算数值大于1时,则取整数,前面不加“0”;当折算数值小于1时,则以主参数值表示,并在前面加“0”。

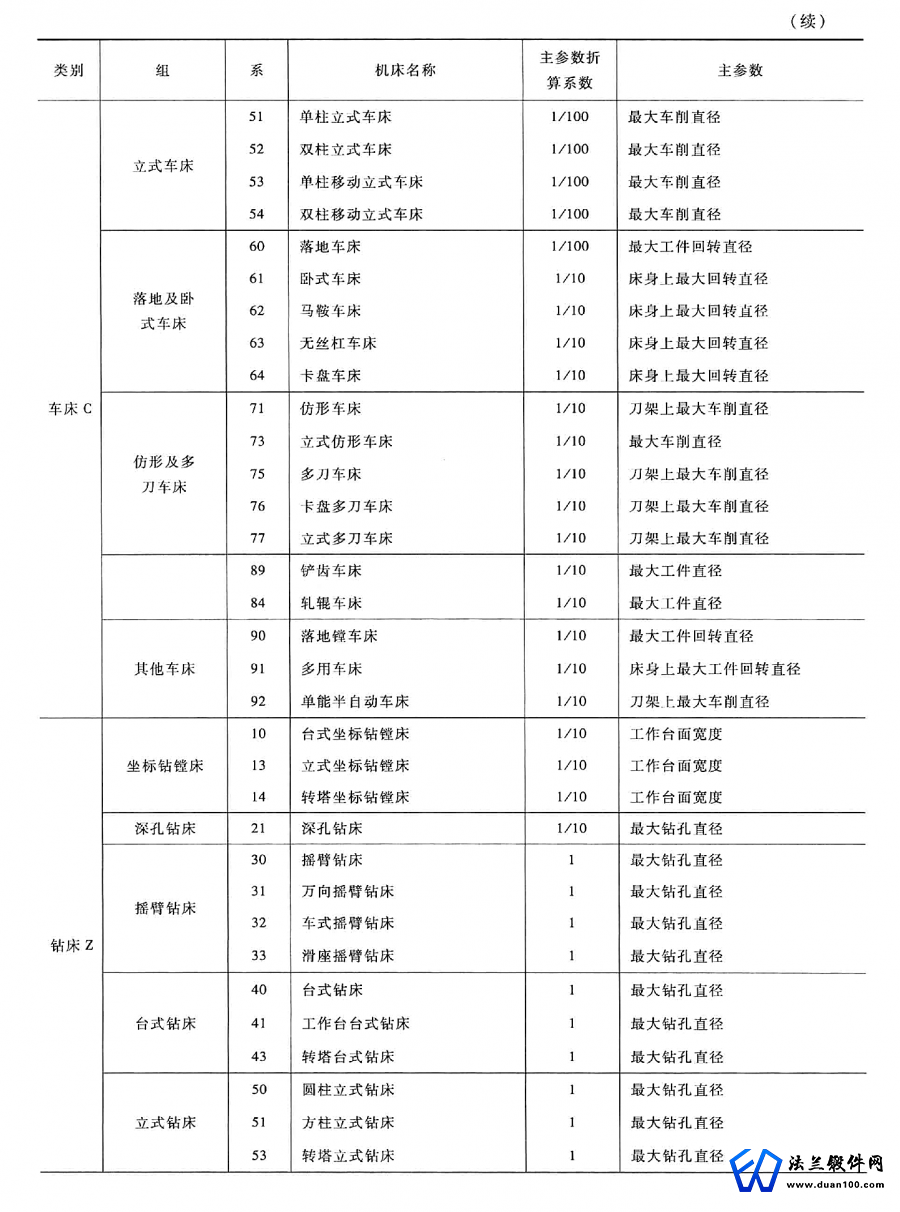

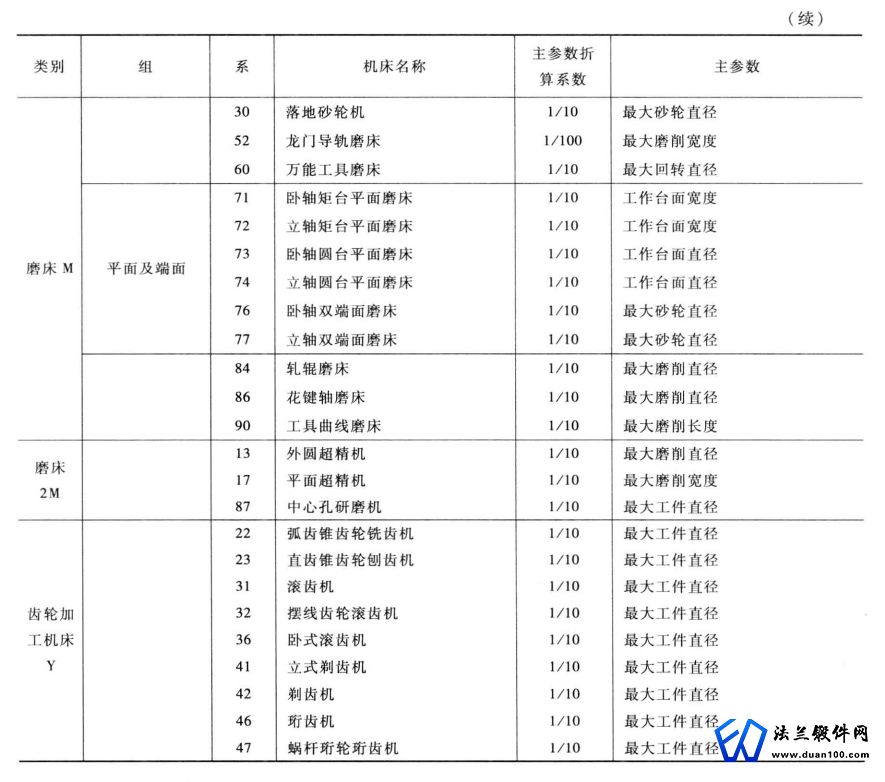

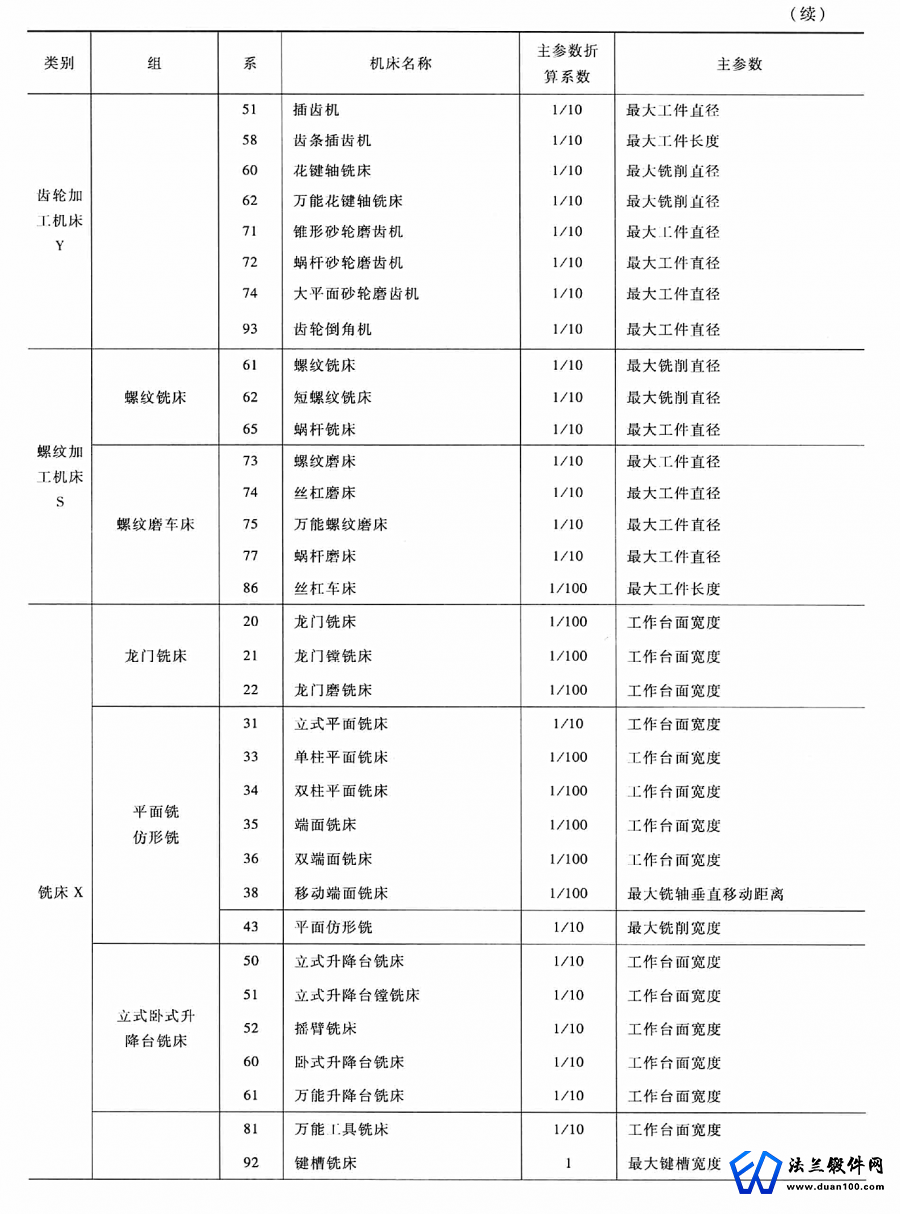

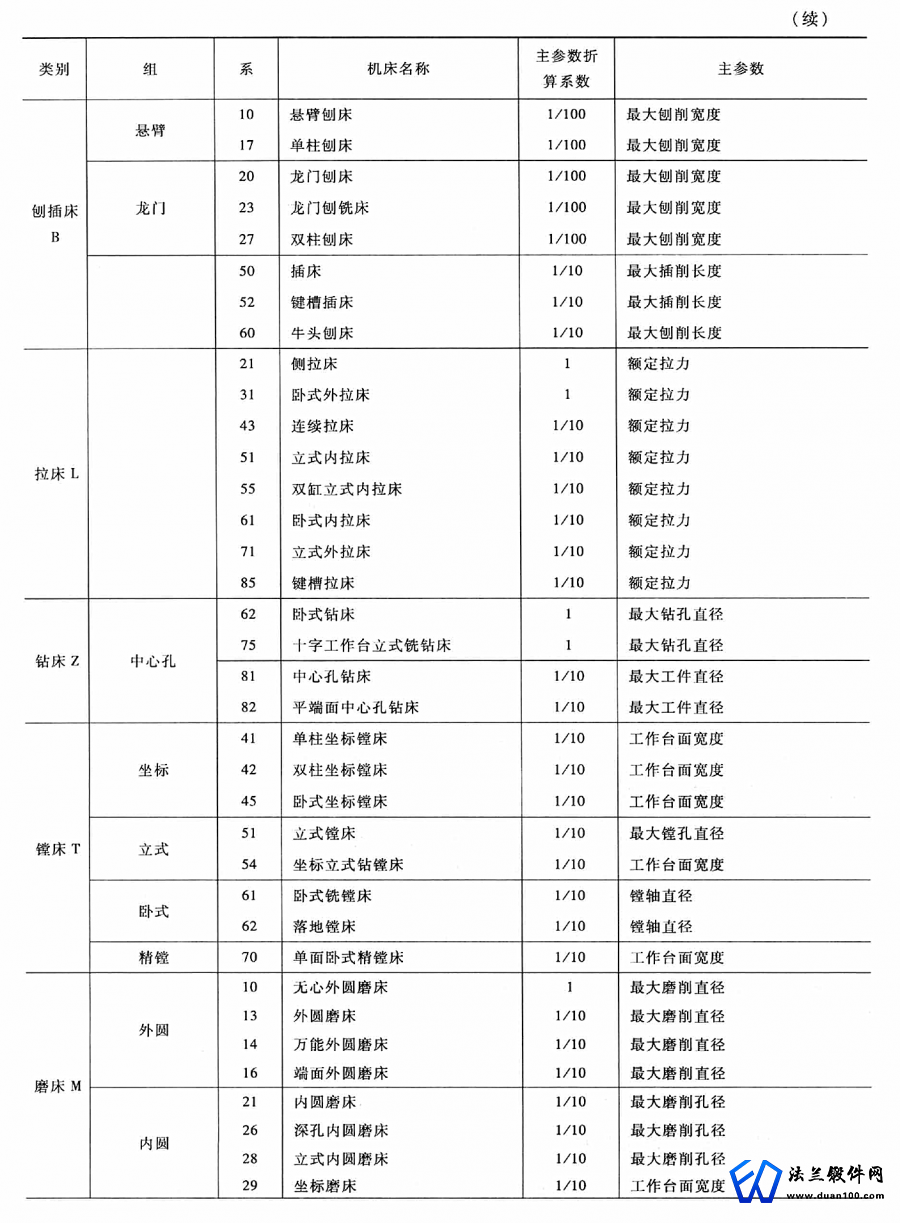

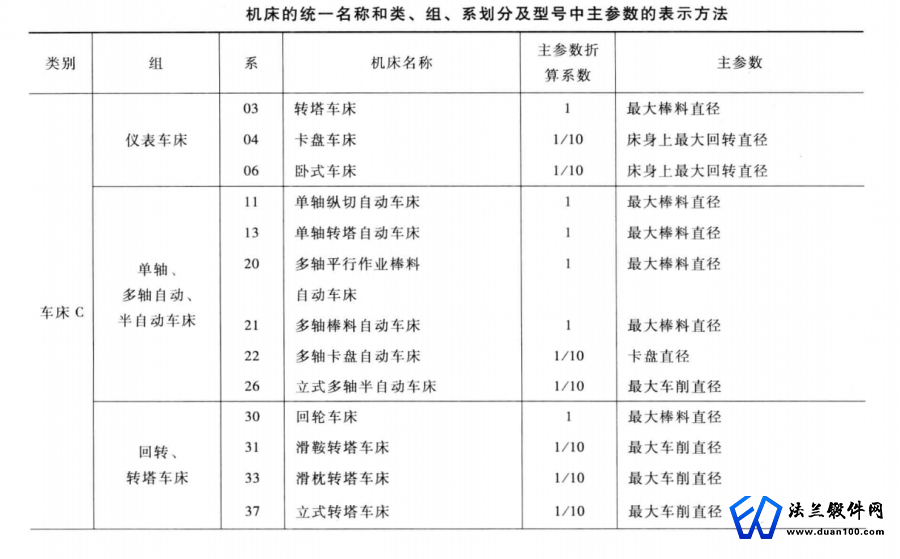

机床的统一名称和类、组、系划分及型号中主参数的表示方法,见表。
锻件加工机床表示

锻件加工机床表示锻件加工机床表示锻件加工机床表示锻件加工机床表示
第二主参数的表示方法

(1)以长度单位表示的第二主参数当机床的最大工件长度、最大车削长度、最大磨削长度、最大刨削长度、工作台面长度、最大跨距、最大磨削深度等以长度单位表示的第二参数的变化,将引起机床结构、性能发生较大变化时,可将第二主参数列人型号的后部以示区别,并用“×”分开,读作“乘”。凡属长度(包括跨距、行程等)的,采用“1/100”的折算系数;凡属直径、深度、宽度的,则采用“1/10”的折算系数(出现小数时可以化整);属于厚度时,则以实际的数值列人型号。

(2)以轴数和最大模数表示的第二主参数

表示方法与以长度中.位表示的第二主参数相同,并以实际的数值列人型号。

机床的重大改进顺序号

当机床的结构、性能有重大改进和提高,改进、提高后的产品与原型号的产品是一种取代关系时,应在原机床型号之后,按A、B、C等汉语拼音字母的顺序加人型号的尾部,以与原型号机床区别。

同一型号机床的变型代号

根据不同的加工需要,在基本型号机床的基础上,仅改变机床的部分性能结构时,则加变型代号。即在原机床型号之后,加1、2、3等阿拉伯数字的顺序号,并用“/”分开,读作“之”,以示与原型号机床的区别。

通用机床的设计顺序号

某些通用机床当无法用一个主参数表示时,则在型号中用设计顺序号表示。设计顺序号由1起始,当设计顺序号少于10位数时,则在设计顺序号之前加“0”。

举例如下:最大磨削直径为320mm的高精度外圆磨床,其型号为MG1432;工作台面宽度为400mm的数控立式升降台铣床,其塑号为XK5040;工作台面宽度为500mm,基本结构和布局形式与卧式铣镗床相似的卧式铣镗加工中心,其型号为TH6150;最大棒料直径为 50mm的六轴棒料自动车床,其型号为C2150×6;最大工件孔径为200mm的摆式轴承内圈沟磨床,其型号为3M1120;最大钻孔直径为40mm,最大跨距为1600mm的摇臂钻床,其型号为Z3040×l6;工作台面宽度为630mm的单柱坐标镗床,其型号为T4163,经第一次重大 改进后的型号为T4163A (即T4163A代替T4163),第二次重大改进后的型号为T4163B (即T4163B代替T4163A),依次类推;最大回转直径为400mm的半自动曲轴磨床的型号为MB8240,根据加工需要在此型号机床的基础h变换的笫一种形式的半自动曲轴磨床型号为 MB8240/1 ,变换的第二种形式的型号则为MB8420/2,依此类推。再如C620-1为中心高200mm第一次改进的卧式车床,CA6140为床身上最大回转直径400mm的卧式车床,C6140 为床身上最大回转直径400mm的卧式车床,X62W为2号工作台卧式铣床,X6132为工作台面宽度320mm万能升降台铣床。
