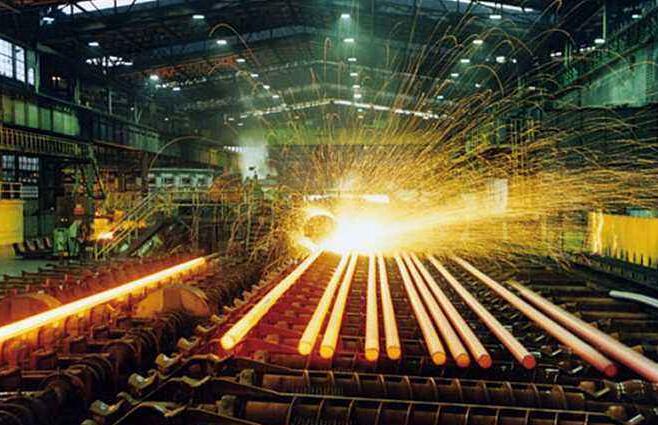

钢材在热轧或锻造后不再对其进行专门热处理，冷却后直接交货，称为热轧或热锻状态热轧(锻)的终止温度一般为800〜900℃，之后一般在空气中自然冷却，因而热轧(锻)状态相当于正火处理。所不同的是因为热轧(锻)终止温度有髙有低，不像正火加热温度控制严格，因而钢材组织与性能的波动比正火大。目前不少钢铁企业采用控制轧制，由于终轧温度控制很严格，并在终轧后采取强制冷却措施，因而钢的晶粒细化，交货钢材有较高的综合力学性能。无扭控冷热轧盘条比普通热轧盘条性能优越就是这个道理热轧(锻)状态交货的钢材，由于表面覆盖有一层氧化铁皮，因而具有一定的耐蚀性，储运保管的要求不像冷拉(轧)状态交货的钢材那样严格，大中型型钢、中厚钢板可以在露天货场或经苫盖后存放。



经冷拉、冷轧等冷加工成型的钢材，不经任何热处理而直接交货的状态，称为冷拉或冷轧状态。与热轧(锻)状态相比，冷拉(轧)状态的钢材尺寸精度高、表面质量好、表面粗糙度低，并有较高的力学性能由于冷拉(轧)状态交货的钢材表面没有氧化皮覆盖,并且存在很大的内应力，极易遭受腐蚀或生锈，因而冷拉(轧)状态的钢材，其包装、储运均有较严格的要求，一般均需在库房内保管，并应注意库房内的温湿度控制。



钢材出厂前经正火热处理，这种交货状态称正火状态。由于正火加热温度【亚共析钢为AC3+(30〜50)℃，过共析钢为Accm-(30〜50℃】比热轧终止温度控制严格，因而钢材的组织、性能均匀。与退火状态的钢材相比，由于正火冷却速度较快，钢的组织中珠光体数量增多，珠光体层片及钢的晶粒细化，因而有较高的综合力学性能，并有利于改善低碳钢的魏氏组织和过共析钢的渗碳体网状，可为成品的进一步热处理做好组织准备。碳结钢、合结钢钢材常采用正火状态交货。某些低合金高强度钢如14MnMoVBRE、14CrMnMoVB钢为了获得贝氏体组织，也要求正火状态交货。



钢材出厂前经退火热处理，这种交货状态称为退火状态。退火的目的主要是为了消除和改善前道工序遗留的组织缺陷和内应力，并为后道工序做好组织和性能上的准备合金结构钢、保证淬透性结构钢、冷镦钢、轴承钢、工具钢、汽轮机叶片用钢、铁素体型不锈耐热钢的钢材常用退火状态交货。



钢材出厂前经高温回火热处理，这种交货状态称为高温回火状态。高温回火的回火温度高，有利于彻底消除内应力，提高塑性和韧性，碳结构、合金钢、保证淬透性结构钢钢材均可采用高温回火状态交货。某些马氏体型高强度不锈钢、高速工具钢和高强度合金钢，由于有很高的淬透性以及合金元素的强化作用，常在淬火（或回火）后进行一次高温回火，使钢中碳化物适当聚集，得到碳化物颗粒较粗大的回火索氏体组织（与球化退火组织相似），因而，这种交货状态的钢材有很好的切削加工性能。



钢材出厂前经固溶处理，这种交货状态称为固溶处理状态。这种状态主要适用于奥氏体型不锈钢材出厂前的处理。通过固溶处理，得到单相奥氏体组织，以提高钢的韧性和塑性，为进一步冷加工（冷轧或冷拉）创造条件，也可为进一步沉淀硬化做好组织准备。

---

更多法兰锻件资讯，就上法兰锻件网
