亚共析钢钢锭的完全退火

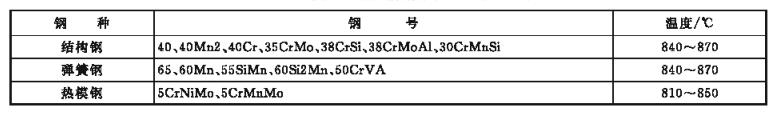

w(C)<0. 3%或尺寸较小的钢锭通常不需要进行退火，奥氏体亚共析钢锭一般也不需退火。铁素体钢钢锭有时需退火，以消除应。w(C)>0. 3%、淬透性较好或尺寸较大的碳 钢及合金钢钢锭，均需进行完全退火，以消除铸造应力、改善铸态组织、降低表面硬度，及便于存放和表面清理。浇注后如不及时退火，钢锭会因内应力而自行开裂，甚至炸裂（如髙铬钢、髙速钢等钢锭应在浇注后48h内进行退火以保证安全）。钢锭表面的各种缺陷应在锻轧前清除，否则会在加工中扩大，甚至形成开裂而使钢锭报废，这对含高铬、铝、钛等的钢锭尤为重要。部分亚共析钢钢锭完全退火温度见表。
